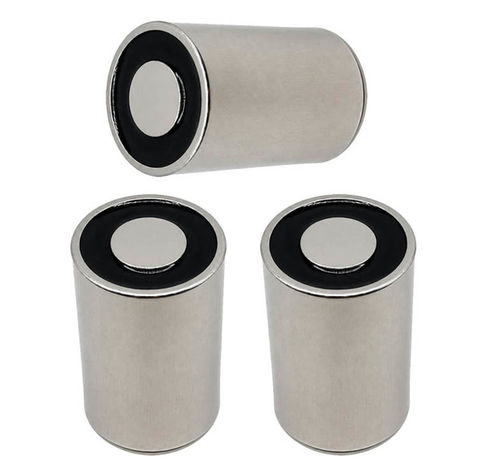

Elektrisch geschalteter Elektro-Lasthebemagnet WL1625

Umschlagkompaktmagnetisch-induktiv

Übersicht
Ein elektromagnetischer Halter ist ein steuerbares Gerät zum Halten, Positionieren und Freigeben von ferromagnetischen Teilen mittels eines elektromagnetischen Feldes. Der WL1625 bietet eine schaltbare Haltefunktion, geeignet für Automatisierungs- und Materialhandlingsaufgaben. Typische industrielle Einsätze: Bauteilhaltung, Positionierung und temporäre Fixierung.

Funktionsweise
Der WL1625 verwendet eine gewickelte Spule und einen magnetischen Kern, um beim Anlegen von Strom ein axiales Magnetfeld zu erzeugen. Der magnetische Kreis konzentriert die Kraft an der Kontaktfläche, sodass Metallteile angezogen und gehalten werden. Wird die Stromversorgung unterbrochen, fällt das Feld zusammen und das Teil wird freigegeben. Die Leistung hängt von Spulendesign, Spannung/Strom, Luftspalt, Kontaktfläche und Kernmaterial ab; moderne Einheiten lassen sich mit Sensoren oder Steuerelektronik für automatisierte Abläufe integrieren.

Anwendungsgebiete
Elektromagnetische Halter werden überall dort eingesetzt, wo eine steuerbare und wiederholbare magnetische Haltekraft erforderlich ist:

• Roboter- und Montagetechnik für Greifen und Halten von Teilen während der Bearbeitung
• Materialhandling und Heben von Stahlblechen und Bauteilen
• Vorrichtungen für CNC, Prüfstände und Schweißanlagen für präzise Positionierung
• Sicherheits- und Verriegelungsgeräte mit Fernsteuerung
• Labor- und Prüfeinrichtungen, die präzise, wiederholbare Fixierung benötigen

Vor- und Nachteile
Vorteile

• Schaltbare Haltekraft für kontrolliertes Anziehen und Lösen
• Schnelle Reaktion und hohe Wiederholgenauigkeit für Automationszyklen
• Kompakte Bauform und einfache Integration in Steuerungssysteme
• Anpassbare Spannung- und Montageoptionen für verschiedene Installationen

Nachteile

• Benötigt elektrische Versorgung; Ausfall der Versorgung beeinträchtigt Halt, sofern keine Sicherheitsmaßnahmen vorhanden sind
• Spule erzeugt Wärme bei Dauerbetrieb; thermisches Management erforderlich
• Anschaffungskosten können höher sein als bei einfachen mechanischen Haltern

Fehlerbehebung (häufige Probleme, Ursachen und Lösungen)
1. Schwache Magnetkraft

• Mögliche Ursachen: zu niedrige Betriebsspannung/-strom, zu großer Luftspalt, beschädigte Spule oder Kern
• Lösungen: Versorgungsspannung/-strom prüfen, Kontaktfläche sicherstellen, Spule und Anschlüsse inspizieren

2. Magnet schaltet nicht ein

• Mögliche Ursachen: Verdrahtungsfehler, Ausfall des Controllers oder Treibers
• Lösungen: Verkabelung und Stecker prüfen, Steuersignal testen, fehlerhafte Bauteile ersetzen

3. Übermäßige Wärmeentwicklung

• Mögliche Ursachen: lange Einschaltdauer, Überstrom, schlechte Belüftung
• Lösungen: Einschaltdauer reduzieren, Kühlung verbessern, Nennwerte bestätigen

4. Wackelnde oder instabile Haltekraft

• Mögliche Ursachen: Vibrationen, falsche Installation, unzureichende Kontaktfläche
• Lösungen: Befestigung sichern, geeignetes Modell für Last wählen, Montageausrichtung anpassen

Produktdaten (wichtige Angaben)
Brand: Weilong Technology
Model Number: WL1625
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 2-5 W
Work Mode: Power on, Magnet on
Holding Force: 3 Kgs
Working Duty: 100%
Resistance: 32 Ω
Service Life: 300,000 cycles
Certification: CE, ROHS, ISO9001
Material: Magnet + Carbon steel housing
Lead Wire Length (mm): 200 mm
Install Style: Screw hole
Dimension Tolerance: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs/week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technische Daten

• Brand: Weilong Technology
• Model: WL1625
• Spannung: DC 12V oder 24V
• Leistung: 2-5 W
• Betriebsart: Eingeschaltet = Magnet an
• Haltekraft: 3 Kgs
• Widerstand: 32 Ω
• Einschaltdauer: 100% ; duty cycle 1-100%
• Lebensdauer: ~300.000 Zyklen
• Isolationsklasse: B
• Betriebstemperatur: -10°C bis 100°C
• Leitungs-Länge: 200 mm
• Material: Magnet + Gehäuse aus Kohlenstoffstahl
• Zertifizierungen: CE, ROHS, ISO9001
• MOQ: 1000 pcs; Lieferfähigkeit: 5000 pcs/Woche; typische Lieferung: 30 Tage
