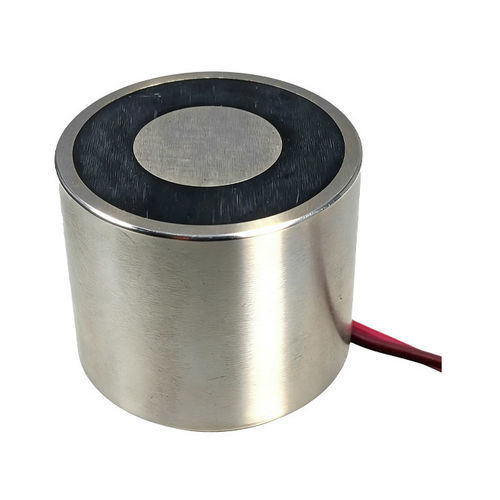

Elektro-Haftmagnet WL3529

Verriegelungfür Selbsthaltungkompakt

Produktübersicht
Der WL3529 ist ein Rast-Elektromagnet (bistabil), der einen Permanentmagneten mit einer Elektromagnetspule kombiniert und so die Position ohne Dauerstrom hält. Er ist in DC 12V und 24V erhältlich, misst Ø35×29 mm und liefert eine Nennhaltekraft von 30 kg (≈300 N). Entwickelt für kompakte Embedded- und Automatisierungsanwendungen, die Energieeffizienz und sichere Haltefunktion bei Stromausfall erfordern.

Hauptanwendungen

• Industrielle Automatisierung und intelligente Steuerungssysteme
• Sicherheitsverriegelungen und Zugangskontrollen
• Batteriebetriebene Systeme und Energieverteilung
• Robotik und intelligente Fertigung
• Medizinische Geräte, Verkehrssysteme, Verkaufsautomaten und kompakte Steuerungen

Vorteile

• Sehr geringer Energieverbrauch: Strom nur für Schaltimpulse erforderlich
• Behält Haltekraft bei abgeschalteter Stromversorgung, erhöht die Sicherheit
• Weniger Aufheizung der Spule und längere Lebensdauer durch intermittierende Versorgung
• Kompaktes Ø35×29 mm Gehäuse für beengte Einbauverhältnisse
• Schnelles und zuverlässiges Schalten bei geeigneter Polsteuerung

Einschränkungen / Hinweise

• Benötigt eine Steuerung mit Polumkehr zur Freigabe, was die Systemkomplexität erhöht
• Magnetisches Design und Ausgleich sind komplexer als bei einfachen Elektromagneten
• Höhere Anschaffungskosten möglich durch Permanentmagnetkomponenten
• Leistung ist empfindlich gegenüber Luftspalt und Montageplanheit; fehlerhafte Steuersignale können das Schalten verhindern
• Permanentmagnete können bei hohen Temperaturen an Leistung verlieren

Auswahl eines Rastmagneten

• Bestimmen Sie die erforderliche Haltekraft (N): berücksichtigen Sie Lastgewicht, Kontaktfläche, Sicherheitsfaktor (typ. 2–3×) und Luftspalt
• Wählen Sie Spannung und Treiberkompatibilität: übliche Optionen 12V und 24V DC; sicherstellen, dass der Treiber Impulsbetrieb und Polumkehr unterstützt
• Prüfen Sie den Arbeitszyklus und Schaltprofil: Impulse pro Stunde/Tag, Impulsdauer (ms) und thermische Grenzen schätzen (empfohlen 10% Duty)
• Bestätigen Sie mechanische Maße und Befestigung: Ø35×29 mm, Montagegewinde M5×H19, Leitungsführung und Steckertyp
• Bewerten Sie die Umgebung: Betriebstemperatur, Feuchtigkeit, Staub/Öl und erforderlicher IP-Schutz
• Validieren Sie Zuverlässigkeit: Lebensdauer (>500.000 Zyklen), Isolationsklasse B, Hi-Pot AC750V/2s und Prüfberichte
• Fordern Sie bei Bedarf kundenspezifische Anpassungen an: Haltekraftbereich, Spannungswert, Kabel verlängern, Wasserdichtung, Oberflächenbehandlung und Montagevarianten

FAQ — Ausgewählte Antworten

• Was ist ein Rast-Elektromagnet? — Ein bistabiles magnetisches Bauelement, das seinen Zustand ohne Dauerstrom mit einem Permanentmagneten und einer Schaltspule hält.
• Wodurch unterscheidet er sich von einem normalen Elektromagneten? — Normale Elektromagnete benötigen Dauerstrom; Rasttypen behalten die Haltekraft nach Abschalten.
• Ist zum Freigeben eine entgegengesetzte Polarität erforderlich? — Ja, die Freigabe erfolgt durch Anlegen entgegengesetzter Polarität bzw. geeigneter Ansteuerung.
• Welche Spannungsoptionen gibt es? — Üblicherweise DC 12V und DC 24V (kundenspezifische Spannungen möglich).
• Ist er bei Stromausfall sicher? — Ja, er behält die Haltekraft bei, sofern die mechanische Installation korrekt ist.

Produktdatenblatt (Zusammenfassung)
Produktname: Permanent Electromagnet
Modell: WL3529 (in einigen Datenblättern als WL-3529-24V gelistet)
Größe: Ø35 × H29 mm
Haltekraft: 30 kg (≈300 N)
Spannung: DC 12V / 24V
Leistung (Impuls): 28 W
Empfohlener Duty: 10%
Isolationsklasse: B
Dielektrischer Test (Hi-Pot): AC 750V / 2s
Lebensdauer: >500.000 Zyklen
Gewicht netto: 168 g
Montagegewinde: M5 × H19
Leitungsführung: untere Austritt 25 cm (kundenspezifisch)
Funktion: Spannungszufuhr zum Lösen (Polumkehr zum Rücksetzen erforderlich)
Oberfläche: Zink-Elektroplattierung
Materialien: Stahlgehäuse, emaillierter Draht

Technische Daten

• Modell: WL3529 (WL-3529-24V)
• Typ: Rast-/Permanent-Elektromagnet (bistabil)
• Haltekraft: 30 kg (≈300 N)
• Spannungen: DC 12V, DC 24V
• Leistung (Impuls): 28 W
• Empfohlener Duty: 10%
• Isolationsklasse: B
• Hi-Pot: AC 750V / 2s
• Lebensdauer: >500.000 Zyklen
• Gewicht: 168 g
• Befestigung: M5 × H19
• Leiteraustritt: unten 25 cm (kundenspezifisch)
• Oberfläche: Zinkbeschichtung
• Materialien: Stahl, emaillierter Draht
• Funktion: Anlegen zum Lösen (Polumkehr erforderlich)
