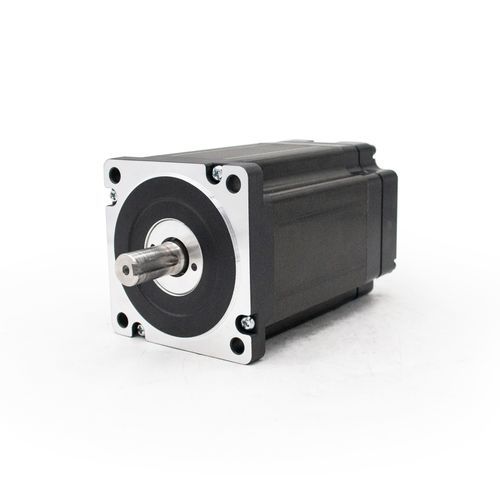

Schrittmotor 86

24 V28 Vkompakt

Übersicht
Dieser Schrittmotor der Serie 86 integriert Gehäuse und Treiber in einer Einheit, wodurch ein separater Treiber entfällt, Installationsfläche gespart und die Verkabelung vereinfacht wird.

1. Vorteil der Integration
Als treiberintegrierter Motor vereint er Motorengehäuse und Ansteuerelektronik in einem Gehäuse. Dadurch ist kein externer Treiber erforderlich, die Verkabelungsaufwände (keine Zusatzkabel zwischen Motor und Treiber) werden reduziert und er eignet sich für kompakte Automationslösungen oder kleine Anlagen.

2. Parametermerkmale (laut Tabelle)

• Spannung & Strom: Dualspannungs-Kompatibilität 24 V / 28 V und Nennstrom 6 A.
• Drehmoment & Baugröße: Drehmoment von 3,44 N·m bis 10,6 N·m, entsprechend Motorlängen von 104 mm bis 184 mm. Mit zunehmender Motorlänge steigt das verfügbare Drehmoment zur Anpassung an unterschiedliche Lasten.
• Elektrische Eigenschaften: Niedriger Wicklungswiderstand (0,42 Ω – 0,7 Ω) und geringe Induktivität (3,2 mH – 8 mH), was Drehmomentverlust bei hohen Drehzahlen reduziert und die dynamische Reaktionsfähigkeit verbessert.

3. Anwendungsbereiche
Besonders geeignet für Anlagen, bei denen Platzersparnis und vereinfachte Verkabelung wichtig sind, z. B. kleine CNC-Maschinen, Präzisionsförderer, automatisierte Sortiersysteme und kompakte Roboterarme.

Technische Daten / Spezifikationen

• Serie: 86-series
• Flansch: 86 mm
• Integrierter Treiber: Ja (Motorengehäuse + Treiber in einer Einheit)
• Spannung: 24 V / 28 V (Dualspannungs-kompatibilität)
• Nennstrom: 6 A
• Drehmomentbereich: 3,44 N·m – 10,6 N·m
• Verfügbare Motorlängen: 104 mm – 184 mm
• Wicklungswiderstand: 0,42 Ω – 0,7 Ω
• Induktivität: 3,2 mH – 8 mH
• Typische Anwendungen: kleine CNC-Maschinen, Präzisionsförderer, automatisierte Sortiersysteme, kompakte Roboterarme
• Kategorie: Integrierter Schrittmotor
