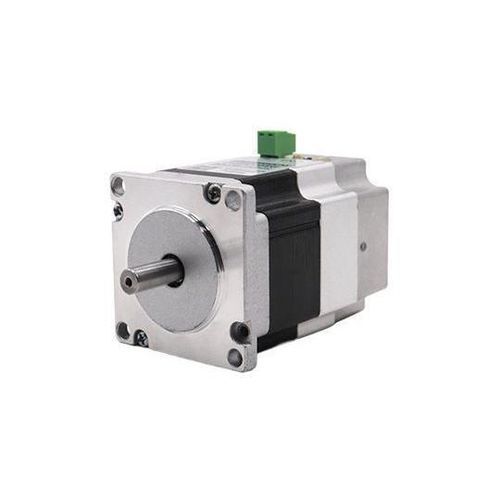

DC-Servomotor 57BLS series

24 VIP654-polig

Merkmale: - 17-Bit/23-Bit absoluter fotoelektrischer Encoder, mit hochwertiger und hochreaktiver Leistung. - Gute Hochgeschwindigkeitsleistung: Die Nenndrehzahl kann 3000 U/min erreichen, die Höchstdrehzahl bis zu 6000 U/min. - Starke Überlastbeständigkeit: Kann eine Last von bis zu dreimal dem Nenndrehmoment aushalten, ideal für Anwendungen mit sofortigen Lastschwankungen und schnellem Start. - Sanfter Betrieb bei niedriger Geschwindigkeit: Kein Schrittbetrieb wie bei Schrittmotoren bei niedriger Geschwindigkeit. Geeignet für Anforderungen an schnelle Reaktion. - Kurze dynamische Reaktionszeit für Beschleunigung und Verzögerung, in der Regel innerhalb von Dutzenden von Millisekunden. - Deutlich reduzierte Wärme und Geräusche für verbesserten Komfort. Produktspezifikationen: Modell | Spannung (VAC) | Strom (A) | Drehmoment (Nm) | Gewicht (kg) | Gehäuselänge (mm) - MD57BLS80-24-00230-1R | 24V | 3.5A | 0.2 | - | 80 - MD57BLS100-24-00430-1R | 24V | 7A | 0.4 | - | 100 - MD57BLS120-24-00630-1R | 24V | 10.4A | 0.6 | - | 122 Motorspezifikationen: - Wicklungsanschlussmethode: Sternverbindung - Encodertyp: 17-Bit absoluter Encoder - Wellenlauf: 0.025mm - Radialspiel: 0.06mm@450g - Axialspiel: 0.08mm@450g - Maximale Radiallast: 15N@20MM von der Flansch - Maximale Axiallast: 10N - Isolationsklasse: B – Klasse - Spannungsfestigkeit: 500VAC für 1 Minute - Dielektrischer Widerstand: Minimum 100Ω, 500VDC - Isolationswiderstand: Minimum 100Ω, 500VDC Motormodelle und Hauptparameter: Motormodell | Nennspannung (V) | Nennleistung (W) | Nennstrom (A) | Nenndrehmoment (N.M) | Spitzendrehmoment (N.M) | Nenndrehzahl (RPM) | Maximalgeschwindigkeit (RPM) | Leitungswiderstand (Ω) | Leitungsinduktivität (mH) | Drehmomentkoeffizient (NM/A) | Gehäuselänge (MM) | Anzahl der Polpaare | Schutzgrad | Motorisolationsklasse - MD57BLS80-24 – C00230 – B1 – 4 – 1R | 24 | 62 | 3.5 | 0.2 | 0.6 | 3000 | 4000 | 0.54 | 0.52 | 0.057 | 80 | 4 | IP65 | B - MD57BLS100-24 – C00430 – B1 – 4 – 1R | 24 | 126 | 7 | 0.4 | 1.2 | 3000 | 4000 | 0.23 | 0.2 | 0.057 | 100 | 4 | IP65 | B - MD57BLS120-24 – C00630 – B1 – 4 – 1R | 24 | 188 | 10.4 | 0.6 | 1.8 | 3000 | 4000 | 0.15 | 0.15 | 0.057 | 122 | 4 | IP65 | B Verdrahtungsdefinition: CN1: - Anschluss 1: GND - DC-Stromversorgung - Anschluss 2: DC+ - DC-Stromversorgung positiv CN5: - Anschluss 1: D01+ - Ausgangsanschluss 01 - Anschluss 2: D01- - Ausgangsanschluss 01 - Anschluss 3: D02+ - Ausgangsanschluss 02 - Anschluss 4: D02- - Ausgangsanschluss 02 - Anschluss 8: DI1 - Eingangsanschluss 01 - Anschluss 5: DI2 - Eingangsanschluss 02 - Anschluss 6: DI3 - Eingangsanschluss 03 - Anschluss 7: DIC - Gemeinsamer Anschluss der Eingänge, verwendet zum Ansteuern von Eingangs-Optokopplern. Verbinden Sie DC12 – 24V (gemeinsame – Anode NPN-Verbindung) oder 0V (gemeinsame – Kathode PNP-Verbindung), Strom ≥ 100mA - Anschluss 9: DIR+ - Positiver Anschluss der Befehlrichtung - Anschluss 10: DIR- - Negativer Anschluss der Befehlrichtung - Anschluss 11: PULS+ - Positiver Anschluss des Befehlimpulses - Anschluss 12: PULS- - Negativer Anschluss des Befehlimpulses CN6: - Anschluss 1: 485A/T - Positiver Anschluss der 485-Kommunikation - Anschluss 2: CANH - Anschluss 3: 485B/T - Negativer Anschluss der 485-Kommunikation - Anschluss 4: CANL - Anschluss 5: GND - Gemeinsame Masse der Kommunikation - Anschluss 6: NC - Reserviert - Anschluss 7: NC - Reserviert - Anschluss 8: NC - Reserviert CN7: - Anschluss 1: 485A/T - Positiver Anschluss der 485-Kommunikation - Anschluss 2: CANH - Anschluss 3: 485B/T - Negativer Anschluss der 485-Kommunikation - Anschluss 4: CANL - Anschluss 5: GND - Gemeinsame Masse der Kommunikation - Anschluss 6: SWCLK/T - Taktleitung für Programmaktualisierung - Anschluss 7: +3.3V - 3.3V Kommunikationsstromversorgung - Anschluss 8: SWDIOT - Datenleitung für Programmaktualisierung Umrisszeichnung: - Kategorie: Integrierter DC-Servomotor und Treiber - Tag: AC-Servomotor und Treiber Technische Spezifikationen / Merkmale: - Encoder: 17-Bit/23-Bit absoluter fotoelektrischer Encoder - Nenndrehzahl: bis zu 3000 U/min - Höchstdrehzahl: bis zu 6000 U/min - Überlastbeständigkeit: bis zu 3x Nenndrehmoment - Dynamische Reaktion: Dutzende von Millisekunden - Geringe Wärme und Geräusche - Schutzgrad: IP65 - Isolationsklasse: B
