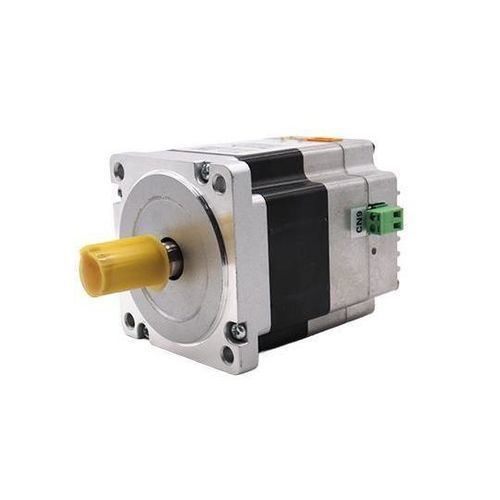

Bürstenloser Servomotor MD series

DC48 VIP65

Merkmale: - 17-Bit und 23-Bit absoluter fotoelektrischer Encoder, mit hochwertiger und hoher Reaktionsfähigkeit. - Geschwindigkeit: Gute Hochgeschwindigkeitsleistung, die Nenn-Geschwindigkeit kann im Allgemeinen 3000 U/min erreichen, die maximale Geschwindigkeit kann 6000 U/min erreichen. - Anpassungsfähigkeit: Starke Überlastbeständigkeit, kann eine Last von bis zu dreimal dem Nenn-Drehmoment aushalten, besonders geeignet für Situationen mit plötzlichen Lastschwankungen und schnellem Start. - Stabilität: Sanfter Betrieb bei niedriger Geschwindigkeit, kein Schrittbetrieb-Phänomen tritt bei niedriger Geschwindigkeit auf, im Gegensatz zu Schrittmotoren. Geeignet für Gelegenheiten mit schnellen Reaktionsanforderungen. - Aktualität: Die dynamische Reaktionszeit der Motorbeschleunigung und -verzögerung ist kurz, in der Regel innerhalb von einigen zehn Millisekunden. - Komfort: Wärme und Geräusch werden deutlich reduziert. Produktspezifikationen Modell | Spannung (VAC) | Strom (A) | Drehmoment (Nm) | Gewicht (kg) | Gehäuselänge (mm) MD86BLS115-48-00715-1R | 48V | 3A | 0.7 | | 115 MD86BLS115-48-00730-1R | 48V | 6.1A | 0.7 | | 115 MD86BLS140-48-01415-1R | 48V | 6.1A | 1.4 | | 140 MD86BLS140-48-01430-1R | 48V | 12.2A | 1.4 | | 140 Motorspezifikationen Artikel | Spezifikation Wicklungsanschlussmethode | Sternverbindung Encodertyp | 17-Bit Absolut-Encoder Wellenlauf | 0.025mm Radialspiel | 0.06mm@450g Axialspiel | 0.08mm@450g Maximale Radiallast | 15N@20MM von der Flansch Maximale Axiallast | 10N Isolationsklasse | B-Klasse Durchschlagspannung | 500VAC für 1 Minute Isolationswiderstand | Minimum 100Ω, 500VDC Motormodelle und Hauptparameter Motormodell | MD86BLS115 – 48 – C00715 – B1 – 4 – 1R | MD86BLS115 – 48 – C00730 – B1 – 4 – 1R | MD86BLS140 – 48 – C01415 – B1 – 4 – 1R | MD86BLS140 – 48 – C01430 – B1 – 4 – 1R Nennspannung (V) | 48 | 48 | 48 | 48 Nennleistung (W) | 48 | 48 | 48 | 48 Nennstrom (A) | 3 | 6.1 | 6.1 | 12.2 Nenndrehmoment (Nm) | 0.7 | 0.7 | 1.4 | 1.4 Spitzendrehmoment (Nm) | 2.1 | 2.1 | 4.2 | 4.2 Nenndrehzahl (RPM) | 1500 ± 10% | 3000 ± 10% | 1500 ± 10% | 3000 ± 10% Maximale Drehzahl (RPM) | 2500 ± 10% | 4000 ± 10% | 2000 ± 10% | 4000 ± 10% Leitungswiderstand (Ohm) | 3.95 | 0.47 | 0.78 | 0.2 Leitungsinduktivität (mH) | 1.84 | 1.1 | 1.75 | 0.49 Drehmomentkoeffizient (Nm/A) | 0.233 | 0.115 | 0.23 | 0.115 Gehäuselänge (mm) | 115 | 115 | 140 | 140 Schutzgrad | IP65 | IP65 | IP65 | IP65 Motorisolationsklasse | Klasse B | Klasse B | | Verdrahtungsdefinition CN1 Anschluss | Name | Funktion 1 | GND | DC-Masse 2 | DC+ | DC-Positive CN5 Anschluss | Name | Funktion 1 | D01+ | Ausgangsanschluss 01 2 | D01- | Ausgangsanschluss 01 3 | D02+ | Ausgangsanschluss 02 4 | D02- | Ausgangsanschluss 02 8 | Di1 | Eingangsanschluss 01 5 | DI2 | Eingangsanschluss 02 6 | DI3 | Eingangsanschluss 03 7 | DIC | Gemeinsamer Anschluss der Eingangsanschlüsse, verwendet zum Ansteuern von Eingangs-Optokopplern. Verbinden Sie DC12 – 24V (gemeinsame Anode NPN-Verbindung) oder 0V (gemeinsame Kathode PNP-Verbindung), Strom ≥ 100mA 9 | DIR+ | Befehl Richtungspositiver Anschluss 10 | DIR- | Befehl Richtungsnegativer Anschluss 11 | PULS+ | Befehl Impulspositiver Anschluss 12 | PULS- | Befehl Impulsnegativer Anschluss CN9 Anschluss | Name | Funktion 1 | P+ | DC-Bus 2 | D- | Bremsfreigabe CN6 Anschlussnummer | Name | Funktion 1 | 485BEI | 485 Kommunikationspositiver Anschluss 2 | NC | Reserviert 3 | 485B/T | 485 Kommunikationsnegativer Anschluss 4 | NC | Reserviert 5 | GND | Kommunikationsgemeinsame Masse 6 | NC | Reserviert 7 | NC | Reserviert 8 | NC | Reserviert CN7 Anschlussnummer | Name | Funktion 1 | 485BEI | 485 Kommunikationspositiver Anschluss 2 | NC | Reserviert 3 | 485B/T | 485 Kommunikationsnegativer Anschluss 4 | NC | Reserviert 5 | GND | Kommunikationsgemeinsame Masse 6 | SWCLK/T | Taktleitung für Programmaktualisierung 7 | +3.3V | 3.3V Kommunikationsversorgung 8 | Swdio/t | Datenleitung für Programmaktualisierung Umrisszeichnung - Kategorie: Integrierter DC-Servomotor und Treiber - Tag: AC-Servomotor und Treiber Technische Spezifikationen / Merkmale: - Encoder: 17-Bit Absolut-Encoder - Nenn-Geschwindigkeit: bis zu 3000 U/min - Maximale Geschwindigkeit: bis zu 6000 U/min - Überlastbeständigkeit: bis zu 3x Nenn-Drehmoment - Kurze dynamische Reaktionszeit: einige zehn Millisekunden - Reduzierte Wärme und Geräusch - Schutzgrad: IP65 - Isolationsklasse: B
