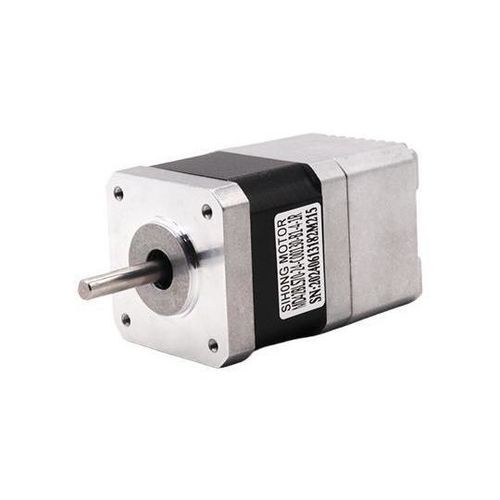

Bürstenloser Servomotor 42BLS series

DC24 VIP65

Merkmale: - 17-Bit und 23-Bit absoluter fotoelektrischer Encoder, bietet High-End-Leistung und hohe Reaktionsfähigkeit. - Geschwindigkeit: Hervorragende Hochgeschwindigkeitsleistung, mit einer typischen Nenngeschwindigkeit von 3000 U/min und einer maximalen Geschwindigkeit von bis zu 6000 U/min. - Anpassungsfähigkeit: Starke Überlastbeständigkeit, in der Lage, Lasten bis zum Dreifachen des Nenndrehmoments zu widerstehen. Besonders geeignet für Anwendungen mit sofortigen Lastschwankungen und schnellem Start. - Stabilität: Sanfter Betrieb bei niedriger Geschwindigkeit, ohne das Phänomen des Schrittbetriebs, wie es bei Schrittmotoren bei niedriger Geschwindigkeit zu sehen ist. Geeignet für Anforderungen an schnelle Reaktionszeiten. - Aktualität: Kurze dynamische Reaktionszeit für Motorbeschleunigung und -verzögerung, in der Regel innerhalb von Dutzenden von Millisekunden. - Komfort: Deutlich reduzierte Wärme und Geräusch. Produktspezifikationen Modell | Spannung (VAC) | Strom (A) | Drehmoment (Nm) | Gewicht (kg) | Gehäuselänge (mm) MD42BLS70-24-00130-1R | 24V | 1.8A | 0.1 | – | 68 MD42BLS90-24-00230-1R | 24V | 3.4A | 0.2 | – | 88 MD42BLS110-24-00330-1R | 24V | 5.2A | 0.3 | – | 108 Motorspezifikationen Element | Spezifikation Wicklungsverbindung | Sternverbindung Hall-Sensor-Winkel | 120° Wellenexzentrizität | 0.025mm Radialspiel | 0.06mm @ 450g Axialspiel | 0.08mm @ 450g Maximale Radiallast | 15N @ 20mm von der Flansch Maximale Axiallast | 10N Isolationsklasse | Klasse B Durchschlagsfestigkeit | 500VAC für 1 Minute Isolationswiderstand | Min. 100Ω @ 500VDC Motorparameter Parameter | MD42BLS70-24-C00130-B1-4-1R | MD42BLS90-24-C00230-B1-4-1R | MD42BLS110-24-C00330-B1-4-1R Nennspannung (V) | 24 | 24 | 24 Nennleistung (W) | 31 | 62 | 94 Nennstrom (A) | 1.8 | 3.4 | 5.2 Nenndrehmoment (N·m) | 0.1 | 0.2 | 0.3 Spitzendrehmoment (N·m) | 0.3 | 0.6 | 0.9 Nenndrehzahl (RPM) | 3000 | 3000 | 3000 Maximale Drehzahl (RPM) | 4000 | 4000 | 4000 Phasenwiderstand (Ω) | 2.1 | 0.8 | 0.3 Induktivität (mH) | 1.2 | 0.5 | 0.2 Drehmomentkonstante (N·m/A) | 0.056 | 0.056 | 0.056 Gehäuselänge (mm) | 70 | 90 | 110 Schutzklasse | – | IP65 | – Isolationsklasse | – | Klasse B | – Verdrahtungsdefinition CN7 / CN5 Anschlüsse Anschluss | Name | Funktion | Anmerkungen 1 | GND | DC-Strommasse | DC24-36V Versorgung. Falsche Polarität kann den Treiber beschädigen. 2 | DC+ | DC-Strom positiv | 1 | D01+ | Ausgangsanschluss 01 | Funktion konfigurierbar über Benutzereinstellungen I/O 2 | D01- | – | 3 | D02+ | Ausgangsanschluss 02 | 4 | D02- | – | 8 | D11 | Eingangsanschluss 01 | 5 | D12 | Eingangsanschluss 02 | 6 | D13 | Eingangsanschluss 03 | 7 | DIC | Gemeinsamer Eingangsanschluss | Zum Ansteuern von Eingangs-Optokopplern. Verbinden mit DC12-24V (gemeinsamer PNP) oder 0V (gemeinsamer NPN). Strom ≥100mA. 9 | DIR+ | Befehl Richtung+ | DC5-24V automatische Erkennung 10 | DIR- | Befehl Richtung- | 11 | PULS+ | Befehl Impuls+ | 12 | PULS- | Befehl Impuls- | Umrisszeichnung und Installationsmaße sind in den Produktbildern verfügbar. - Encoder: 17-Bit/23-Bit absoluter fotoelektrischer - Nenndrehzahl: bis zu 3000 U/min (max 6000 U/min) - Überlastbeständigkeit: bis zu 3x Nenndrehmoment - Dynamische Reaktion: Dutzende von Millisekunden - Geringe Wärme und Geräusch - Wicklung: Sternverbindung - Isolierung: Klasse B - Schutz: IP65 (für einige Modelle)
