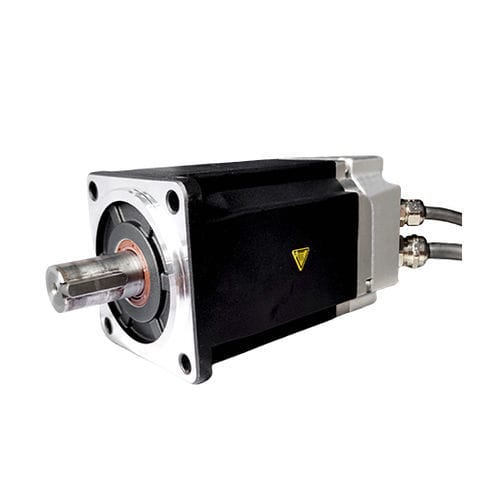

Schritt-Servomotor ZMD80AIS121-48-C02430-B1-5-1C

48 VIP65Format

Merkmale: - 17-Bit/23-Bit absoluter fotoelektrischer Encoder, hochwertig und hochreaktiv - Gute Hochgeschwindigkeitsleistung, die Nennleistung kann in der Regel 3000 U/min erreichen, die Höchstgeschwindigkeit kann 6000 U/min erreichen - Starke Überlastbeständigkeit, kann eine Last von bis zu dreimal dem Nenndrehmoment aushalten, besonders geeignet für Situationen mit plötzlichen Laständerungen und schnellem Start - Sanfter Betrieb bei niedriger Geschwindigkeit, kein Schrittbetrieb bei niedriger Geschwindigkeit wie bei Schrittmotoren. Geeignet für Anwendungen mit hohen Geschwindigkeitsanforderungen - Die dynamische Reaktionszeit für die Beschleunigung und Verzögerung des Motors ist kurz, in der Regel innerhalb von einigen zehn Millisekunden - Wärme und Geräusch werden deutlich reduziert Modell: ZMD80AIS121-48-C02430-B1-5-1C - Spannung (VAC): 48 - Strom (A): 20±10% - Drehmoment (Nm): 0.12±10% Produktdetails - ZMD80AIS Serie Integrierte Niederspannungs-Servomotoren mit verdrahtetem Ausgang - Definition der Kommunikationssteuerungsschnittstelle (DB15 Male, Three-row) Motorparameter - Gehäuselänge (mm): 121 - Nennspannung (V): 48 - Nennleistung (W): 750 - Nennstrom (A): 20±10% - Nenndrehmoment (N.m): 2.4 - Spitzendrehmoment (N.m): 4.8 - Nenndrehzahl (rpm): 3000±10% - Höchstgeschwindigkeit (rpm): 3200±10% - Leitungswiderstand (Ω): 0.08±10% - Leitungsinduktivität (mH): 0.24±20% - Trägheitsmoment: 1.72±10% - Drehmomentkoeffizient (Nm/A): 0.12±10% - Anzahl der Rotorpolpaare: 5p - Motorisolationsklasse: Klasse F - Schutzart: IP65 Definition der Kommunikationssteuerungsschnittstelle - Anschlussnummer: 5, Funktionsdefinition: DIC, Kabelfarbe: Gelb - Anschlussnummer: 4, Funktionsdefinition: DIR –, Kabelfarbe: Grün – Schwarz - Anschlussnummer: 3, Funktionsdefinition: DIR +, Kabelfarbe: Grün - Anschlussnummer: 2, Funktionsdefinition: PLUS –, Kabelfarbe: Blau – Schwarz - Anschlussnummer: 1, Funktionsdefinition: PLUS +, Kabelfarbe: Blau - Anschlussnummer: 10, Funktionsdefinition: D02 +, Kabelfarbe: Lila - Anschlussnummer: 9, Funktionsdefinition: D01 –, Kabelfarbe: Orange – Schwarz - Anschlussnummer: 8, Funktionsdefinition: D01 +, Kabelfarbe: Orange - Anschlussnummer: 7, Funktionsdefinition: DI2, Kabelfarbe: Weiß - Anschlussnummer: 6, Funktionsdefinition: DI1, Kabelfarbe: Gelb – Schwarz - Anschlussnummer: 15, Funktionsdefinition: CANL, Kabelfarbe: Schwarz - Anschlussnummer: 14, Funktionsdefinition: CANH, Kabelfarbe: Rot - Anschlussnummer: 13, Funktionsdefinition: RS485B, Kabelfarbe: Grau – Schwarz - Anschlussnummer: 12, Funktionsdefinition: RS485A, Kabelfarbe: Grau - Anschlussnummer: 11, Funktionsdefinition: D02 –, Kabelfarbe: Lila – Schwarz Definition der Stromschnittstelle (LCB40 – M) - Anschlussnummer: +, Funktionsdefinition: V +, Kabelfarbe: Rot - Anschlussnummer: –, Funktionsdefinition: V –, Kabelfarbe: Schwarz Definition der externen Bremswiderstandsschnittstelle - Anschlussnummer: 1, Funktionsdefinition: P +, Kabelfarbe: Weiß - Anschlussnummer: 2, Funktionsdefinition: D –, Kabelfarbe: Gelb – Grün Umrisszeichnung - Kategorie: Integrierter DC-Servomotor und Treiber - Tag: AC-Servomotor und Treiber Shanghai Siheng Motor Manufacturing Co., Ltd. gegründet 2013, konzentriert sich auf AC-Servomotor, DC-Servomotor, Schrittmotor, Treiber, Encoder, Getriebe usw. Technische Spezifikationen: - Modell: ZMD80AIS121-48-C02430-B1-5-1C - Spannung: 48V - Nennleistung: 750W - Nennstrom: 20±10% A - Nenndrehmoment: 2.4 N.m - Spitzendrehmoment: 4.8 N.m - Nenndrehzahl: 3000±10% rpm - Höchstgeschwindigkeit: 3200±10% rpm - Leitungswiderstand: 0.08±10% Ω - Leitungsinduktivität: 0.24±20% mH - Trägheitsmoment: 1.72±10% - Drehmomentkoeffizient: 0.12±10% Nm/A - Anzahl der Rotorpolpaare: 5p - Motorisolationsklasse: Klasse F - Schutzart: IP65
