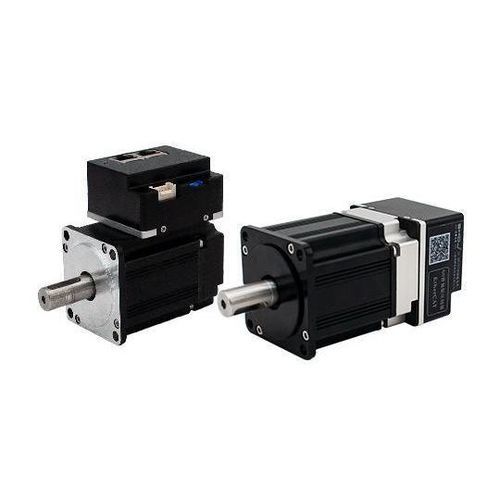

DC-Servomotor MD60AIS75 series

36 V24 V48 V

Merkmale: - 17-Bit/23-Bit Absolutwert-Fotoelektrischer Encoder, mit hochwertiger und hochreaktiver Leistung - Geschwindigkeit: Gute Hochgeschwindigkeitsleistung, die Nenn-Geschwindigkeit kann allgemein 3000 U/min erreichen, die maximale Geschwindigkeit kann 6000 U/min erreichen - Anpassungsfähigkeit: Starke Überlastbeständigkeit, kann eine Last dreimal des Nenndrehmoments aushalten, besonders geeignet für Anwendungen mit momentanen Lastschwankungen und schnellem Start - Stabilität: Sanfter Betrieb bei niedriger Geschwindigkeit, kein Schrittbetrieb ähnlich wie bei Schrittmotoren tritt bei niedriger Geschwindigkeit auf. Geeignet für Anwendungen mit schnellen Reaktionsanforderungen - Zeitlichkeit: Die dynamische Reaktionszeit der Motorbeschleunigung und -verzögerung ist kurz, in der Regel innerhalb von einigen zehn Millisekunden - Komfort: Wärme und Geräusch werden erheblich reduziert Modellspezifikationen: - MD60AIS75-48-C01330-B2-5-1C (Ultra-kurze CAN-Schnittstelle) - MD60AIS75-48-C01330-B2-5-1C-Z (CAN mit Rückmontage) - MD60AIS75-48-C01330-B2-5-1E (EtherCAT mit rückseitigem Gehäuse) Technische Spezifikationen: - Nennspannung: 48V - Nennleistung: 400W - Nennstrom: 10A - Nenndrehmoment: 1.27 Nm - Nenngeschwindigkeit: 3000 U/min ±10% - Max. Geschwindigkeit: 3600 U/min ±10% - Gegenspannung: 8.3 V/KRPM - Leitungswiderstand: 0.31 Ω - Leitungsinduktivität: 0.62 mH - Trägheitsmoment: 0.52 kg·m²×10⁻⁴ - Drehmomentkoeffizient: 0.13 Nm/A - Elektrische Zeitkonstante: 1.58 ms - Anzahl der Rotorpolpaare: 5 - Isolationsklasse: F - Schutzart: IP54 Kommunikationsprotokolle: - CANopen, EtherCAT Verdrahtungsdefinitionen: - CANopen-Verdrahtung: Anschlüsse für 485A, 485B, GND, CANH, CANL - EtherCAT-Verdrahtung: Anschlüsse für TD+, TD-, RD+, RD- Kategorie: Integrierter DC-Servomotor und Treiber Tag: AC-Servomotor und Treiber
