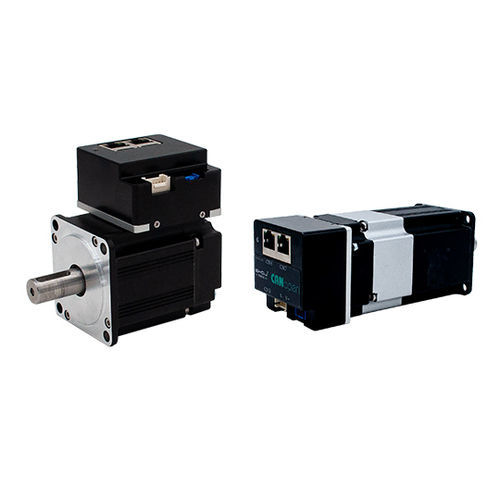

DC-Servomotor BMD series

48 VIP54Hochdrehmoment

Merkmale: - 17-Bit und 23-Bit absoluter fotoelektrischer Encoder, mit High-End und hoher Reaktionsfähigkeit. - Geschwindigkeit: Gute Hochgeschwindigkeitsleistung, die Nenn-Geschwindigkeit kann im Allgemeinen 3000 U/min erreichen, die maximale Geschwindigkeit kann 6000 U/min erreichen. - Anpassungsfähigkeit: Starke Überlastbeständigkeit, kann eine Last von bis zu dreimal dem Nenndrehmoment aushalten, besonders geeignet für Gelegenheiten mit sofortigen Lastschwankungen und schnellem Start. - Stabilität: Sanfter Betrieb bei niedriger Geschwindigkeit, kein Schrittbetrieb ähnlich wie bei Schrittmotoren tritt bei niedriger Geschwindigkeit auf. Geeignet für Gelegenheiten mit schnellen Reaktionsanforderungen. - Zeitlichkeit: Die dynamische Reaktionszeit der Motorbeschleunigung und -verzögerung ist kurz, in der Regel innerhalb von einigen zehn Millisekunden. - Komfort: Wärme und Geräusch werden deutlich reduziert. Produktspezifikationen: - Modell: BMD80AIS80-48-C02430-B2-5-1C - Spannung (VAC): 48 - Strom (A): 20±10% - Drehmoment (Nm): 2.4 - Gewicht (kg): Ohne Bremse - Gehäuselänge (mm): 80 Motorspezifikationen: - Nennspannung (V): 48 - Nennleistung (W): 750 - Nennstrom (A): 20 ± 10% - Nenndrehmoment (N.m): 2.4 - Spitzendrehmoment (N.m): 4.8 - Nenngeschwindigkeit (U/min): 3000 ± 10% - Maximale Geschwindigkeit (U/min): 3200 ± 10% - Länge (L mm): 80 - Länge (L mm) + Wellenlänge (mm): 115 - Leitungswiderstand (Ω): 0.08 ± 10% - Leitungsinduktivität (mH): 0.24 ± 20% - Trägheitsmoment (kg·m²×10⁻⁴): 1.72 ± 10% - Drehmomentkoeffizient (Nm/A): 0.12 ± 10% - Anzahl der Rotorpolpaare (P): 5 - Motorisolationsklasse: Klasse F - Schutzgrad: IP54 Kommunikationsprotokolle: CANopen, EtherCAT Verdrahtungsdefinitionen: - CANopen- und EtherCAT-Verdrahtungstabellen für CN1, CN5, CN7, CN8, CN9-Anschlüsse, einschließlich Anschlussnummern, Namen und Funktionen (siehe Produktseite für detaillierte Tabellen). Wichtige technische Merkmale / Spezifikationen: - Encoder: 17-Bit/23-Bit absoluter fotoelektrischer Encoder - Nennspannung: 48V - Nennleistung: 750W - Nennstrom: 20A ±10% - Nenndrehmoment: 2.4 Nm - Spitzendrehmoment: 4.8 Nm - Nenngeschwindigkeit: 3000 U/min ±10% - Maximale Geschwindigkeit: 3200 U/min ±10% - Schutz: IP54 - Isolierung: Klasse F - Kommunikation: CANopen, EtherCAT - Überlastbeständigkeit: bis zu 3x Nenndrehmoment - Geringe Wärme und Geräusch - Dynamische Reaktion: einige zehn Millisekunden
