- Absoluter Winkelcodierer
- SENTOP by Shanghai Sibo M&E Co., Ltd.

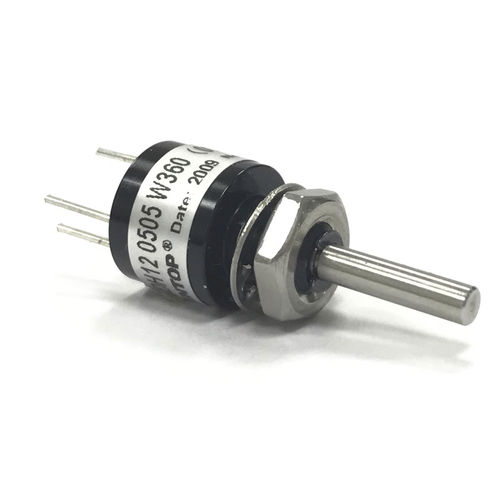

Absoluter Winkelcodierer WDH12Magnetmit Potentiometer12-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet, mit Potentiometer
- Drehzahl absoluter Codierer
- 12-Bit
- Installierung
- kontaktlos, Singleturn, mit Vollwelle
- Ausgangssignal
- analog, mit Spannungsausgang
- Versorgungsspannung
- 5 V DC
- Material
- Edelstahl, Aluminium
- Schutzniveau
- ex-geschützt, gehärtet, schlagfest, für raue Umgebungen, gesichert, IP54, robust
- Anwendungsbereich
- für Industrieanwendungen, für Motor, für OEM, für schwierige Umgebungen, zur Außenaufstellung
- Weitere Eigenschaften
- kompakt, Miniatur
- Baugröße
12 mm
(0,47 in)- Achsdurchmesser
3 mm
(0,12 in)- Länge
39,8 mm
(1,567 in)- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 1.500 rpm
(9.425 rad.min-1)- Prozesstemperatur
Min: -30 °C
(-22 °F)Max: 125 °C
(257 °F)
Beschreibung
WDH12 Serie 1-Gang kontaktloses Potentiometer (patentiert)
- Magnetischer Drehgeber
- Sparversion
- Taschenformat, Gehäusedurchmesser Φ12mm
- Buchsenbefestigung
- Ausgangsrichtung: Im Uhrzeigersinn (W), Gegen den Uhrzeigersinn (C)
- Effektiver elektrischer Winkel: Jeder Winkel innerhalb von 360°
Allgemeine mechanische Spezifikationen
- Mechanischer Winkel: 360° (endlos)
- Schutzgrad: IP54
- Betriebsdrehmoment: <2.5mN.m
- Max. Drehzahl: 1500 U/min
- Lebenserwartung: 20.000.000
Umwelttechnische Spezifikationen
- Betriebstemperaturbereich: -30°C~+125°C
- Lagertemperaturbereich: -30°C~+125°C
Genearal Elektrische Spezifikationen
- Standardmodell: WDH12 0505 W360
- Eingangsspannung: 5V±10%
- Ausgangssignal: 0~5V
- Stromverbrauch (Leerlauf): <16mA
- Ausgangsabweichung der beiden Enden: 10KΩ
- Effektiver elektrischer Winkel: 360°
- Unabhängige Linearitätstoleranz: ±0,3%
- Auflösung: 4096（12bit)
- Aktualisierungsrate: 0.3ms
Spezielle Spezifikationen verfügbar
- Sonderlänge der Welle.
- Spezieller Durchmesser oder spezielle Bearbeitung der Welle (wie geschlitzt, gefettet, etc.)
Für andere spezielle Anforderungen, kontaktieren Sie uns bitte unter trade1@sakae.cn
---
VIDEO
Kataloge
CONTACTLESS POTENTIOMETER WDH12
2 Seiten
