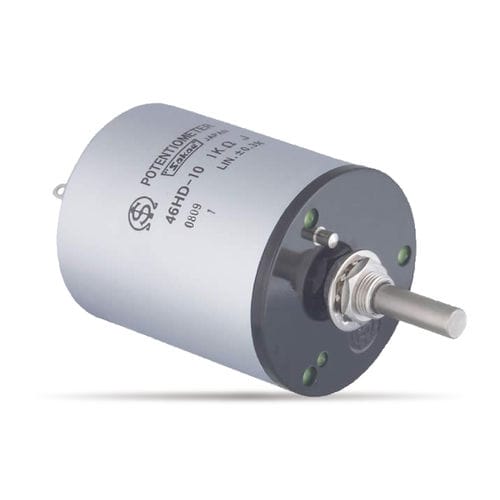

Multiturn-Potentiometer 46HD

manuelldrahtgewickeltPräzision

46HD Mehrgang-Drahtpotentiometer - Mehrgang-Drahtpotentiometer - Buchsenmontage oder Servomontage - RoHS-konform Allgemeine Spezifikationen - Standard-Widerstandswert: 10~20KΩ (3-Gang), 20~50KΩ (5-Gang), 50~100KΩ (10,15-Gang), 50~200KΩ (20-Gang) - Max. praktischer Widerstandswert: 50KΩ, 100KΩ (3-Gang), 100KΩ (5-Gang), 200KΩ (10,15-Gang), 500KΩ (20-Gang) - Toleranz des Gesamtwiderstands: Standardklasse ±3% (H) [±5% (J) im Falle von innerhalb 1KΩ], Präzisionsklasse ±1% (F) [ im Topf. Bei einem Ein-Draht-Widerstandselement sollte die Präzisionsklasse ±2% (G) lauten - Unabhängige Linearitätstoleranz: Standardklasse: ±0,4% (3, 5 Umdrehungen), ±0,3% (10, 15, 20 Umdrehungen) Präzisionsklasse: ±0,2% (3,5-Gang), ±0,1% (10,15,20-Gang) (innerhalb 5 KΩ):±0,25%(3,5-turn), ±0,15%(10,15,20-turn) - Nennleistung:2.0W(5-turn), 2.5W(5-turn), 5.0W (10-turn), 7.5W(15-turn), 10.0W(20-turn), - Rauschen:Innerhalb 100Ω E.N.R. - Elektrischer Stellweg:360°Xn±5° (n: Anzahl der Umdrehungen) - Mechanischer Stellweg: 360°Xn°~360°Xn+10° (n: Anzahl der Windungen) - Isolationswiderstand:>100MΩ bei 1.000V.D.C - Durchschlagfestigkeit:1 min. bei 1.000V.A.C - Anlaufdrehmoment: Innerhalb 20mN.m (200gf.cm) (Bushingmount Typ), Innerhalb 10mN.m (100gf.cm) (Servomount Typ) - Festigkeit des Anschlags: Ca. 0,9N.m (9kgf.cm) - Max. Arbeitsspannung: 900V - Widerstands-Temperaturkoeffizient des Drahtes: ± 20p.p.m./ ℃ Verfügbare Sonderspezifikationen - 30-Gang-Version verfügbar (S46HD-30) - Mehrgängig (bis zu 2 Gänge verfügbar) - Mit Endschalter - Welle mit vorderer und hinterer Verlängerung - Spezialwelle mit zölligen Durchmessern - Einfaches abgedichtetes Gehäuse - Ölgefüllter Typ (OF46HD) - Spezielle Bearbeitung der Welle. Bitte kontaktieren Sie uns unter trade1@sakae.cn für eine 46HD-Anpassung.
