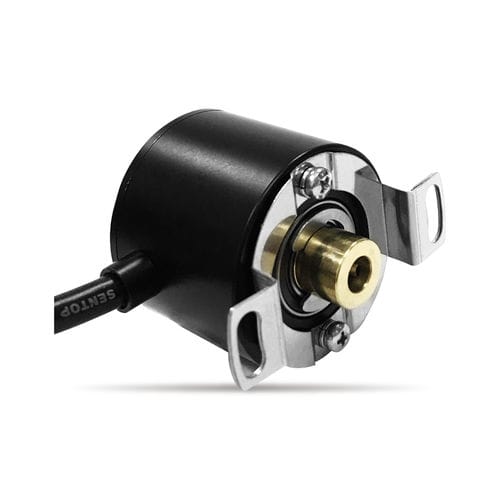

Singleturn-Potentiometer R40H

manuellHall-Effektfür Industrieanwendungen

Übersicht
Der R40H ist ein berührungsloser magnetischer Potentiometer (Halleffekt) mit 1 Umdrehung, ausgelegt für anspruchsvolle und hoch geschützte Umgebungen. Er unterstützt Blindbohrungs-Montage mit Präzisionslagern und bietet zahlreiche konfigurierbare Ausgangsoptionen – geeignet für dauerhafte 360º Winkelmessungen in der Industrie.

Hauptmerkmale

• Magnetischer Drehgeber (Halleffekt)
• Hoher Schutzgrad (IP67)
• Robustes Heavy‑Duty-Design mit langer Lebensdauer
• Option für Blindbohrungsmontage
• Ein Paar Präzisions-Kugellager inklusive
• Verschiedene analoge und digitale Ausgangsoptionen

Allgemeine mechanische Daten
Mechanischer Winkel: 360º (endlos)
Schutzgrad: IP67
Betriebsdrehmoment: <1 mN·m
Lebensdauer: 100.000.000 Zyklen
Masse: ca. 140 g
Gehäusematerial: Eloxierte Aluminiumlegierung
Wellenmaterial: Messing

Umweltangaben
Betriebstemperaturbereich: -40℃ ～ +85℃
Lagertemperaturbereich: -40℃ ～ +85℃
ESD‑Widerstand: Kontaktentladung ±8 kV, Luftentladung ±15 kV (EN61000-4-2:2009)
EMS‑Widerstand: 10 V/m (80 MHz ～ 1 GHz, 1 kHz 80% AM), EN61000-4-3:2006+A1:2010

Allgemeine elektrische Daten
Standardmodell: R40H 0505 W360
Eingangsspannung (0505): 5 V ±10%
Ausgangssignal (0505): 0 ～ 100% Vcc
Stromaufnahme (Leerlauf): <16 mA
Ausgangsabweichung Enden: <1% · VCC
Lastwiderstand: >100 kΩ
Effektiver elektrischer Winkel: 360º
Unabhängige Linearitätstoleranz: ±0.3%
Auflösung: 4096 (12 Bit)
Aktualisierungsrate: 0.3 ms
Isolationswiderstand: >1000 MΩ (500 V D.C.)
Dielektrische Festigkeit: 1 min (500 V A.C.)

Eingangsspannung / Ausgangsoptionen
0505: 5 V ±10% / 0 ～ 100% Vcc
2410: 15 ～ 30 V / 0 ～ 10 V
2405: 9 ～ 30 V / 0 ～ 5 V
2442: 15 ～ 30 V / 4 ～ 20 mA

Spezialausführungen verfügbar

• Spezielle analoge Optionen: 1010 (10 V zugeführt → 0 ～ 10 V), 0305 (3.3 V → 0 ～ 5 V), PWM
• Weitere Ausgänge/Schnittstellen: Inkremental, SSI, SPI, RS485, RS422, CAN, USB
• Spezialwelle: Blindbohrungsdurchmesser und Bearbeitung anpassbar
• Spezialmechanischer Winkel: Mit Anschlag (z. B. 345°); weitere Winkel auf Anfrage

Technische Zusammenfassung

• Modell: R40H
• Typ: 1‑Umdrehung berührungsloser magnetischer Potentiometer (Halleffekt)
• Elektrischer Winkel: 360º
• Schutz: IP67
• Typische Eingang/Ausgang (0505): 5 V ±10% / 0 ～ 100% Vcc
• Auflösung: 4096 (12 Bit)
• Linearität (unabhängig): ±0.3%
• Betriebstemperatur: -40℃ ～ +85℃
• Masse: ca. 140 g
