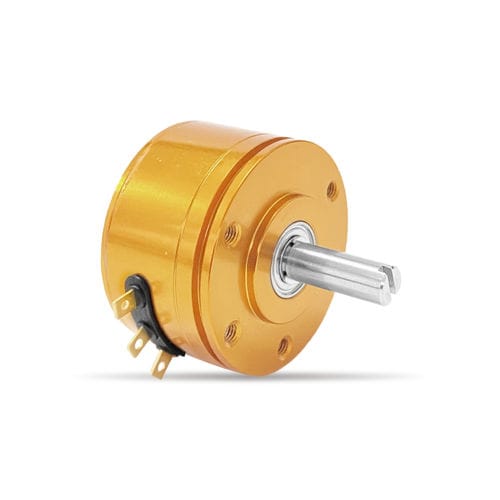

Singleturn-Potentiometer WDH35G

manuellHall-Effektfür elektronische Geräte

Produktübersicht
Der WDH35G ist ein ein Umdrehung berührungsloser magnetischer Potentiometer, entwickelt für präzise Winkelmessung und lange Lebensdauer in industriellen Anwendungen.

Hauptmerkmale

• Magnetischer Drehgeber (berührungslos)
• Metallgehäuse und hintere Abdeckung (eloxiertes Aluminium)
• Seitliche Laschenklemme für Anschluss
• Ein Paar Präzisionskugellager
• Schraub- und Servo-Montage kompatibel
• Mechanischer und elektrischer Winkel 360° (endlos)
• Auflösung 4096 (12 Bit)

Mechanische Spezifikationen
Mechanischer Winkel: 360º (endlos)
Schutzart: IP40
Betriebsdrehmoment: <1 mN·m
Max. Drehzahl: 6000 rpm
Lebensdauer: 100.000.000 Zyklen
Masse: Ca. 60 g
Gehäusematerial: Eloxierte Aluminiumlegierung
Wellenmaterial: Edelstahl

Umweltbedingungen
Betriebstemperaturbereich: -40℃～+85℃
Lagerungstemperaturbereich: -40℃～+85℃
ESD-Beständigkeit: Kontaktentladung ±8KV, Luftentladung ±15KV (EN61000-4-2:2009)
EMV-Beständigkeit: 10 V/m (80MHz～1GHz, 1kHz 80% AM) (EN61000-4-3)

Elektrische Spezifikationen
Standardmodell: WDH35G 0505 W360 (weitere Varianten: 2410, 2405, 2442)
Eingangsspannung (Standard): 5V ±10%
Ausgangssignal (Standard): 0～100% Vcc
Stromaufnahme Leerlauf: <16 mA
Ausgangsabweichung an den Enden: <1%·VCC
Lastwiderstand: >100 KΩ
Effektiver elektrischer Winkel: 360º
Unabhängige Linearitätsabweichung: ±0.3%
Auflösung: 4096 (12 Bit)
Aktualisierungsrate: 0.3 ms
Isolationswiderstand: >1000 MΩ (500 V.D.C)
Durchschlagfestigkeit: 1 min (500 V.A.C)

Eingangsspannung / Ausgangssignal Optionen

• 0505: 5V±10% / 0～100% Vcc
• 2410: 15～30V / 0～10V
• 2405: 9～30V / 0～5V
• 2442: 15～30V / 4～20 mA

Spezialausführungen verfügbar

• Spezielle analoge Signale: z. B. 1010 (10V in / 0–10V out), 0305 (3.3V in / 0–5V out), Dual-Analog, PWM
• Andere Ausgänge/Schnittstellen: Inkremental, SSI, SER, SPI, RS485, RS422, CAN, USB
• Besondere mechanische Winkel: Mit Anschlag (z. B. 345°) oder kundenspezifische Winkel (270°, 180°, 90°...)
• Spezielle Drehmomente: niedrig <0.5 mN·m oder hoch <30 mN·m
• Individuelle Welle: Länge, Durchmesser oder Bearbeitung (gerillt, plan, etc.)

Zusätzliche Informationen
Beispiel Standardreferenz: WDH35G 0505 W360. Datenblatt und Maßzeichnung als Download (PDF) verfügbar.

Technische Zusammenfassung

• Modell: WDH35G
• Typ: 1‑Umdrehung berührungsloser magnetischer Potentiometer
• Mechanischer & elektrischer Winkel: 360° (endlos)
• Schutzart: IP40
• Betriebstemperatur: -40℃～+85℃
• Auflösung: 4096 (12 Bit)
• Linearität: ±0.3%
• Masse: Ca. 60 g
• Gehäuse: Eloxierte Aluminiumlegierung
• Welle: Edelstahl
