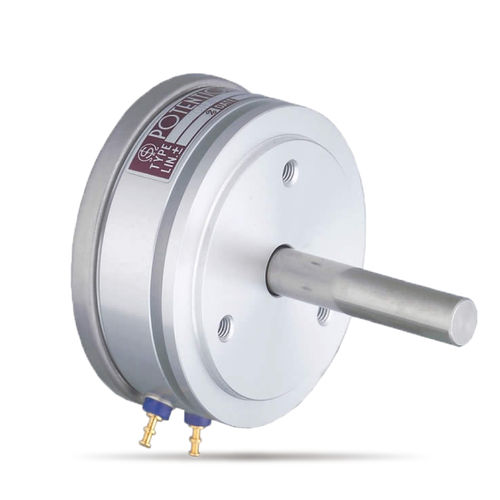

Singleturn-Potentiometer CP50

manuelldrahtgewickeltdrahtgewickelt

Produkt
1‑Umdrehungs drahtgewickeltes Potentiometer CP50 — Servomontage.

Merkmale

• Eine Umdrehung
• Drahtgewickeltes Widerstandselement
• Servomontage mit Rillenkugellager

Allgemeine Spezifikationen
Standard-Widerstandsbereich: 50Ω–20KΩ
Max. praktischer Widerstandswert: 50KΩ
Gesamtwiderstandstoleranz: Standard ±3% (H), Präzision ±1% (F)
Unabhängige Linearitätstoleranz: Standard ±0.5%, Präzision ±0.1% (±0.2% bei ≤2KΩ)
Leistungsaufnahme: 1.5 W
Rauschen: <100Ω E.N.R.
Elektrischer Hub: 355° ±3°
Mechanischer Hub: 360° (endlos)
Isolationswiderstand: >1000 MΩ (1000 V DC)
Durchschlagfestigkeit: 1 min bei 1000 V AC
Anlaufmoment: <5 mN·m (50 gf·cm)
Temperaturkoeffizient des Widerstands: ±20 p.p.m./℃
Gewicht: ca. 75 g

Spezialausführungen verfügbar

• Ölgefüllte Variante verfügbar
• Spezielle Widerstandswerte: niedrige Werte (10Ω, 20Ω)
• Spezielle Wellenformen: Vorder- und Rückwelle (Hinterwelle Ø6 mm × 15 mm), Welle in Zoll Ø6,35 mm, spezielle Wellennachbearbeitung
• Individueller elektrischer Hub
• Zusätzliche Abgriffe (bis zu 10)
• Rückstellfeder (automatische Rückkehr auf Null)
• Mit Anschlag: Drehwinkel 330°, Anschlagmoment 0,9 N·m (9 kgf·cm)
• Spezialmontage: Buchsenmontage
• Multi-Gang bis 7 Sektionen (Gehäuselänge +12 mm pro Sektion)

Technische Daten

• Modell: CP50
• Typ: 1‑Umdrehungs drahtgewickeltes Potentiometer (Servomontage)
• Standard-Widerstandsbereich: 50Ω–20KΩ
• Max. praktischer Widerstand: 50KΩ
• Gesamtwiderstandstoleranz: ±3% (H) / ±1% (F)
• Linearitätstoleranz: ±0.5% Standard / ±0.1% Präzision
• Leistungsaufnahme: 1.5 W
• Elektrischer Hub: 355° ±3°
• Mechanischer Hub: 360° (endlos)
• Isolationswiderstand: >1000 MΩ (1000 V DC)
• Durchschlagfestigkeit: 1000 V AC, 1 min
• Anlaufmoment: <5 mN·m
• Temperaturkoeffizient: ±20 p.p.m./℃
• Gewicht: ca. 75 g
