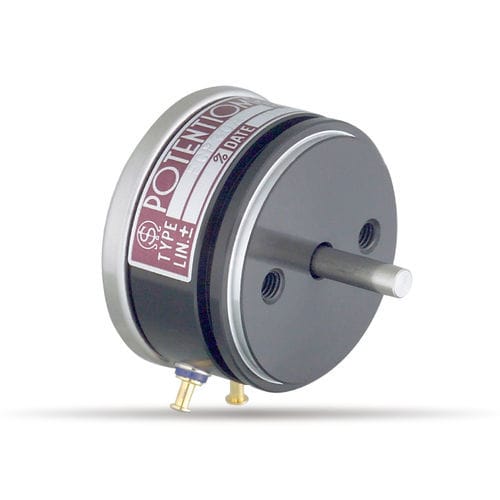

Singleturn-Potentiometer FCP30A

manuellLeitkunststoff

Produkt
FCP30A — Einfachdreh-Potentiometer aus leitfähigem Kunststoff, ausgelegt für Servomount-Anwendungen.

Eigenschaften

• Einfachdreh-Element aus leitfähigem Kunststoff
• Servomount-kompatibel
• Endlose mechanische Drehung (360°)
• Niedriges Anlaufmoment und praktisch unendliche Auflösung

Allgemeine Spezifikationen
Standard-Widerstandsbereiche: 1K, 2K, 5K, 10K Ω
Optionale praktische Werte: 500, 20K, 50K, 100K Ω
Gesamtwiderstands-Toleranz: Standardklasse ±10% (K)
Unabhängige Linearitätstoleranz: Standard ±1,0 %, Präzision ±0,5 %, Superpräzision ±0,2 %
Auflösung: Praktisch unendlich
Ausgangsglätte: <0,1 % vs Eingangsspannung
Kontaktwiderstandsänderung: <2 % C.R.V.
Belastbarkeit: 1,5 W
Elektrischer Weg: 340° ±5°
Mechanischer Weg: 360° (endlos)
Isolationswiderstand: >1000 MΩ (1000 V DC)
Durchschlagfestigkeit: 1 Minute bei 1000 V AC
Anlaufmoment: <2 mN·m (20 gf·cm)
Temperaturkoeffizient des Widerstands: ±400 ppm/°C
Masse: ca. 25 g

Spezielle Ausführungen verfügbar

• Spezialwellen: Vorder- und Hinterausgang, Hinterachse Ø3 mm × 10 mm, Wellen in Zollmaß (φ3.175 mm) oder Sonderbearbeitung
• Spezielle elektrische Wege
• Spezial-Tap: Drehwinkel 320° mit Anschlagfestigkeit 0,3 N·m (3 kgf·cm)
• Anschlag-Option: zusätzlicher Tap verfügbar (bis zu 1 Tap)
• Mehrfach-Ausführungen: bis zu 5 Gruppen (Gehäuselänge +8,5 mm pro Gruppe)

Technische Zusammenfassung

• Modell: FCP30A
• Typ: Einfachdreh-Potentiometer aus leitfähigem Kunststoff
• Widerstandsbereich: 500 Ω – 100K Ω (üblich: 1K, 2K, 5K, 10K)
• Leistung: 1,5 W
• Elektrischer/Mechanischer Weg: 340° ±5° / 360° kontinuierlich
• Isolationswiderstand / Durchschlagfestigkeit: >1000 MΩ (1000 V DC) / 1 min (1000 V AC)
• Anlaufmoment: <2 mN·m (20 gf·cm)
• Linearitätsoptionen: bis ±0,2 %
• Gewicht: ca. 25 g
