Singleturn-Potentiometer R40B

manuellHall-Effektfür Industrieanwendungen

Produktname

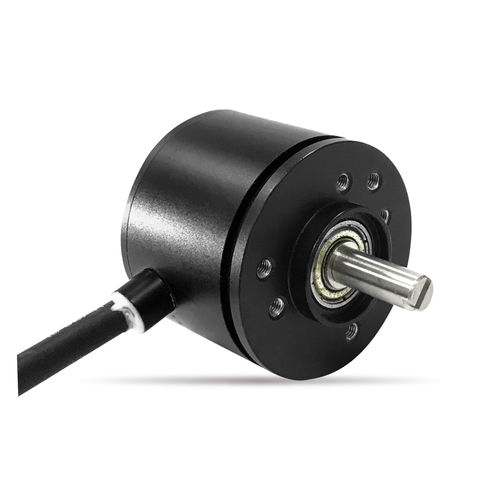

R40B — 1-Umdrehung berührungsloser magnetischer Potentiometer (Hall-Effekt) zur Winkelmessung in industriellen Anwendungen. Schutzart IP67 und endlose 360°-Mechanik für zuverlässigen Betrieb in anspruchsvollen Umgebungen.

Eigenschaften

• Magnetischer Drehgeber (Hall-Effekt)
• Hoher Schutzgrad (IP67)
• Ein Paar Präzisions-Kugelrollen
• Servo- und Schraubbefestigung
• Mehrere Ausgangssignaloptionen (analog und digital)
• Seitlicher geschirmter Kabelabgang

Allgemeine mechanische Spezifikationen
Mechanischer Winkel: 360º (endlos)
Schutzgrad: IP67
Betriebsdrehmoment: <1 mN·m
Lebensdauer: 100.000.000 Zyklen
Masse: ca. 120 g
Gehäusematerial: anodisierte Aluminiumlegierung
Wellenmaterial: Edelstahl

Umwelt-Spezifikationen
Betriebstemperaturbereich: -40℃ bis +85℃
Lagerungstemperaturbereich: -40℃ bis +85℃
ESD-Belastbarkeit: Kontaktentladung ±8KV, Luftentladung ±15KV (EN61000-4-2:2009)
EMS-Belastbarkeit: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Allgemeine elektrische Spezifikationen
Standardmodell: R40B 0505 W360 (andere Ein-/Ausgangsoptionen verfügbar — siehe Varianten)
Eingangsspannung (0505): 5V ±10%
Ausgangssignal (0505): 0–100% Vcc
Stromaufnahme (ohne Last): <16 mA
Ausgangsabweichung an den Enden: <1% · VCC
Lastwiderstand: >100 kΩ
Effektiver elektrischer Winkel: 360º
Unabhängige Linearitätstoleranz: ±0.3%
Auflösung: 4096 (12 Bit)
Aktualisierungsrate: 0.3 ms
Isolationswiderstand: >1000 MΩ (500 V D.C.)
Durchschlagfestigkeit: 1 min (500 V A.C.)

Eingangsspannung / Ausgangssignal (Codes)
0505: 5V ±10% / 0–100% Vcc
2410: 15–30V / 0–10V
2405: 9–30V / 0–5V
2442: 15–30V / 4–20 mA

Spezielle Spezifikationen verfügbar

• Spezielle analoge Signale: z. B. 1010 (10V Eingang, 0–10V Ausgang), 0305 (3,3V Eingang, 0–5V Ausgang), PWM
• Andere Ausgangssignale: Inkremental, SSI, SPI, RS485, RS422, CAN, USB
• Spezielle Wellenoptionen: kundenspezifische Länge, Durchmesser oder Bearbeitung (gerillt, abgeflacht etc.)
• Spezielle mechanische Winkel: Versionen mit Stopper (z. B. 345°, 270°, 180°, 90°) und weitere kundenspezifische Winkel

Technische Merkmale / Spezifikationen

• Modell: R40B
• Typ: 1-Umdrehung berührungsloser magnetischer Potentiometer (Hall-Effekt)
• Mechanischer Winkel: 360° (endlos)
• Schutz: IP67
• Betriebsdrehmoment: <1 mN·m
• Lebensdauer: 100.000.000 Zyklen
• Masse: ca. 120 g
• Gehäuse: anodisierte Aluminiumlegierung
• Welle: Edelstahl
• Standard Ein-/Ausgang (0505): 5V ±10% / 0–100% Vcc
• Auflösung: 4096 (12-bit); Linearität: ±0.3%; Aktualisierungsrate: 0.3 ms
• ESD/EMS: Kontakt ±8KV / Luft ±15KV; EMS 10 V/m (80 MHz–1 GHz)
