Singleturn-Potentiometer FCP40A

manuellLeitkunststoff

Produkt

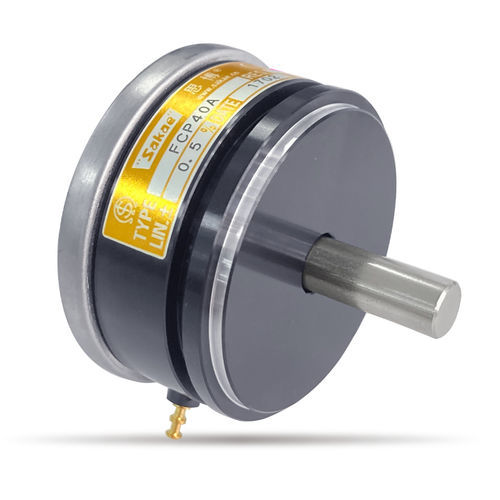

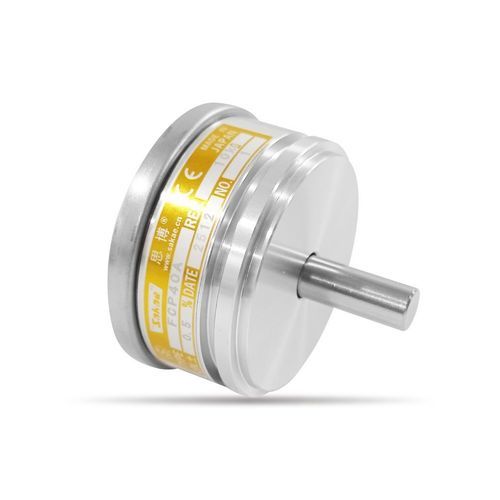

FCP40A — 1‑Umdrehungs‑Potentiometer aus leitfähigem Kunststoff (Servomontage).

Eigenschaften

• 1 Umdrehung, Servomontage
• Leitfähiges Kunststoff‑Widerstandselement
• Niedriges Anlaufmoment und gleichmäßige Ausgangskurve

Allgemeine Spezifikationen
Standard‑Widerstandsbereich: 1K, 2K, 5K, 10K (Ω)
Spezielle praktische Widerstandswerte: 500, 20K, 50K, 100K, 200K (Ω)
Gesamtwiderstandstoleranz: Standardklasse ±10% (K)
Unabhängige Linearitätstoleranz: ±0.5% / ±0.25% / ±0.1%
Auflösung: Praktisch unendlich
Ausgangsglätte: <0.1% (bezogen auf Eingangsspannung)
Kontaktwiderstandsvariation: <2% C.R.V.
Leistungsaufnahme: 2.0 W
Elektrischer Weg: 340° ±5°
Mechanischer Weg: 360° (endlos)
Isolationswiderstand: >1000 MΩ (1000 V DC)
Durchschlagfestigkeit: 1 Minute bei 1000 V AC
Anlaufmoment: <3 mN·m (30 gf·cm)
Temperaturkoeffizient des Widerstands: ±400 ppm/°C
Masse: ca. 60 g

Spezialausführungen verfügbar

• Spezielle Wellenformen: Achsausgang vorne und hinten; hintere Welle Ø6 mm Länge 15 mm; Wellen‑Ø Ø6,35 mm (inch); spezielle Bearbeitung
• Spezielle elektrische Weglänge (kundenspezifisch)
• Zusätzliche Abgriffe: bis zu 3 Abgriffe verfügbar
• Mit Anschlag: Drehwinkel 320°, Anschlagsfestigkeit 0,9 N·m (9 kgf·cm)
• Mehrfach‑Gangs: bis zu 7 Gangs (Gehäuselänge +12 mm pro Gang)

Technische Zusammenfassung

• Modell: FCP40A
• Typ: 1‑Umdrehungs‑Potentiometer aus leitfähigem Kunststoff (Servomontage)
• Widerstandsoptionen: Standard 1K/2K/5K/10K Ω; Spezial 500/20K/50K/100K/200K Ω
• Gesamtwiderstandstoleranz: ±10% (K)
• Linearität: ±0.5% / ±0.25% / ±0.1%
• Leistung: 2.0 W
• Elektrischer Weg: 340° ±5°
• Mechanischer Weg: 360° kontinuierlich
• Isolationswiderstand: >1000 MΩ (1000 V DC)
• Durchschlagfestigkeit: 1000 V AC, 1 min
• Kontaktwiderstandsvariation: <2% C.R.V.
• Ausgangsglätte: <0.1%
• Anlaufmoment: <3 mN·m
• Temperaturkoeffizient: ±400 ppm/°C
• Masse: ca. 60 g
