Singleturn-Potentiometer WDH50A

manuellHall-Effektfür elektronische Geräte

Übersicht

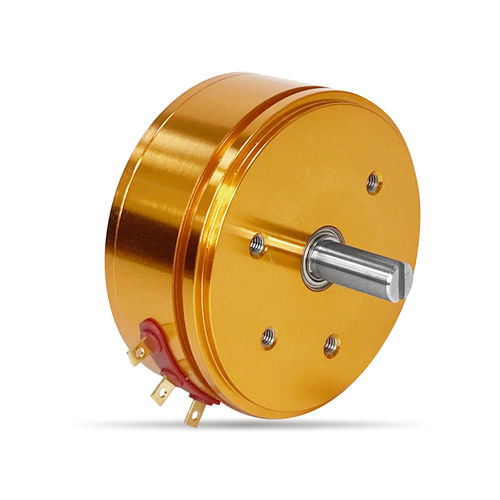

WDH50A — 1-Umdrehung berührungsloser magnetischer Potentiometer zur kontinuierlichen 360°-Positionsmessung für industrielle Steuer- und Messanwendungen.

Wesentliche Merkmale

• Berührungsloser magnetischer Drehgeber (digitaler Potentiometer)
• Economy-Version
• Seitliche Anschlusslasche für Panelverdrahtung
• Ein Paar Präzisionskugellager
• Servo- und Schraubmontage möglich

Mechanische Spezifikationen

• Mechanischer Winkel: 360º (endlos)
• Schutzart: IP40
• Betriebsdrehmoment: <1 mN·m (Standard)
• Max. Drehzahl: 6000 U/min
• Betriebsdauer: 100.000.000 Zyklen
• Masse: ca. 100 g
• Gehäusematerial: eloxierte Aluminiumlegierung
• Wellenmaterial: Edelstahl

Umweltspezifikationen

• Betriebstemperaturbereich: -40℃ bis +85℃
• Lagerungstemperaturbereich: -40℃ bis +85℃
• ESD-Beständigkeit: Kontaktentladung ±8 kV, Luftentladung ±15 kV (EN61000-4-2:2009)
• EMS-Beständigkeit: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Elektrische Spezifikationen

• Standardmodell: WDH50A 0505 W360 (weitere Ein-/Ausgangsvarianten verfügbar)
• Eingangsspannung (0505): 5V ±10%
• Ausgangssignal (0505): 0–100% Vcc
• Stromaufnahme (Leerlauf): <16 mA
• Ausgangsabweichung an Enden: <1%·VCC
• Lastwiderstand: >100 kΩ
• Effektiver elektrischer Winkel: 360º
• Unabhängige Linearitätstoleranz: ±0.3%
• Auflösung: 4096 (12 bit)
• Aktualisierungsrate: 0.3 ms
• Isolationswiderstand: >1000 MΩ (500 V DC)
• Durchschlagfestigkeit: 1 min bei 500 V AC

Eingangsspannung / Ausgangsoptionen

• 0505 — 5V ±10% / 0–100% Vcc
• 2410 — 15–30V / 0–10V
• 2405 — 9–30V / 0–5V
• 2442 — 15–30V / 4–20 mA

Spezialoptionen verfügbar

• Weitere Ausgangsschnittstellen: Inkremental, SSI, SER, SPI, RS485, RS422, CAN, USB
• Spezielle analoge Optionen: 1010 (10V in → 0–10V out), 0305 (3.3V in → 0–5V out), dual analog, PWM
• Spezialmechanischer Winkel: Versionen mit Anschlag (z. B. ≈345°, oder 270°, 180°, 90° — kundenspezifisch)
• Spezialdrehmoment: Niedrig <0.5 mN·m oder hoch <30 mN·m verfügbar
• Spezialwelle: kundenspezifische Länge, Durchmesser oder Bearbeitung (geschlitzt, abgeflacht, gebohrt usw.)

Technische Zusammenfassung

• Modell: WDH50A
• Typ: 1-Umdrehung berührungsloser magnetischer Potentiometer
• Mechanischer / elektrischer Winkel: 360º
• Schutzklasse: IP40
• Auflösung: 4096 (12 bit)
• Standardeingang: 5V ±10% (0505)
• Standardausgang: 0–100% Vcc (0505)
• Betriebstemperatur: -40℃ bis +85℃
• Gehäuse: eloxierte Aluminiumlegierung
• Welle: Edelstahl
