Singleturn-Potentiometer WDD35

KastenPräzisionLeitkunststoff

Produkt

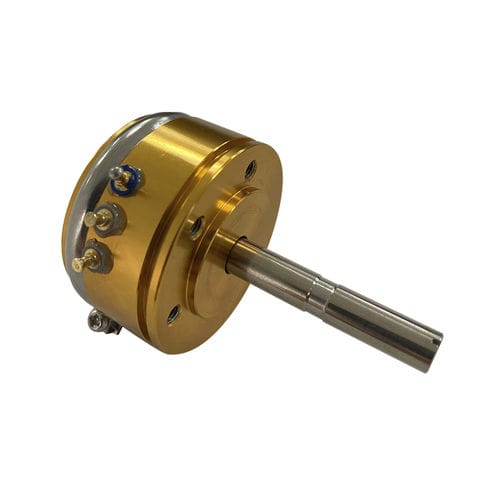

WDD35 — ein Umdrehung leitfähiger Kunststoff-Potentiometer.

Merkmale

• Widerstandselement aus leitfähigem Kunststoff
• Wirtschaftliche/klassische Ausführung, verschiedene Spezifikationen
• Ein Paar Präzisionskugellager
• Verfügbare Modelle: WDD35D4, WDD35D1, WDD35S, WDD35D8T

Allgemeine mechanische Spezifikationen
Mechanischer Winkel: 360º (Endlos)
Schutzart: IP40
Betriebsdrehmoment: <1 mN·m
Lebensdauer: 20.000.000 Zyklen
Masse: ca. 50 g
Lager: Ein Paar Präzisionskugellager
Gehäusematerial: eloxierte Aluminiumlegierung
Wellenmaterial: Edelstahl
Schleifermaterial: Mehrfinger-Schleifer aus Edelmetall

Umweltspezifikationen
Betriebstemperaturbereich: -55℃ bis +125℃
Lagerungstemperaturbereich: -55℃ bis +125℃
Stoß: 50G 11 ms
Vibration: 15G / 10Hz–2000Hz

Allgemeine elektrische Spezifikationen
Standardwiderstände: 1K, 2K, 5K, 10K
Auflösung: praktisch unendlich
Widerstandstoleranz: ±15%
Unabhängige Linearitätstoleranz: ±0,1%
Elektrischer Winkel: 345° ±2°
Leistungsaufnahme: 2 W
Schleiferstrom: μA bis 1 mA (max. 2 mA)
Isolationswiderstand: ≥1000 MΩ (500 V DC)
Durchschlagsfestigkeit: 500 V AC / 1 min
Ausgangsglätte: <0,1% bezogen auf Eingangsspannung
Temperaturkoeffizient des Widerstands: ±400 P.P.M/°C

Sonderausführungen verfügbar
Mit Anschlag (elektrischer Winkel: 340°), Rückstellvorrichtung, Welle mit Vorder- und Rückverlängerung, spezielle Wellenbearbeitung, Zusatzabgriff, zweifach, mit Zeiger.

Spezifikationen — Zusammenfassung

• Modell: WDD35
• Typ: Ein-Umdrehungs-Potentiometer aus leitfähigem Kunststoff
• Mechanischer Winkel: 360° (Endlos)
• Elektrischer Winkel: 345° ±2° (Anschlagoption: 340°)
• Standardwiderstände: 1K / 2K / 5K / 10K
• Leistung: 2 W
• Lebensdauer: 20.000.000 Zyklen
• Schutzart: IP40
• Betriebstemperatur: -55℃ bis +125℃
