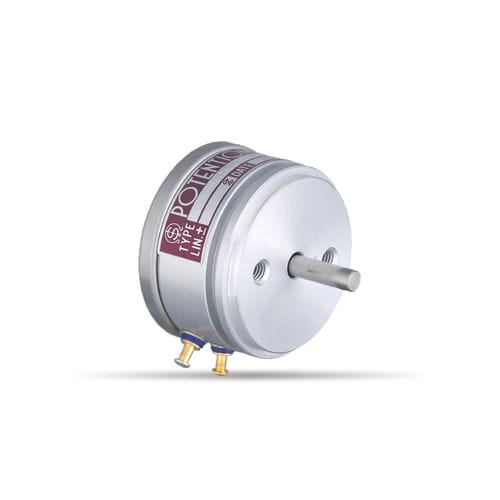

Singleturn-Potentiometer CP30

manuelldrahtgewickeltSteuerung

Produktübersicht
Einfachdreh‑Drahtgewickeltes Potentiometer CP30, ausgelegt für Servomount‑Anwendungen und Positionsmessungen in industriellen Systemen. Kompakte, leichte Bauweise mit endloser mechanischer Rotation und definiertem elektrischem Weg.

Hauptmerkmale

• Einfachdreh
• Drahtgewickeltes Widerstandselement
• Servomount‑Ausführung
• Kugellagerwelle für geringe Reibung
• Verschiedene Wellendurchmesser und Wellenverlängerungen verfügbar

Allgemeine Spezifikationen
Standard Widerstandsbereich: 50Ω～20KΩ
Max. praxisgerechter Widerstandswert: 50KΩ
Gesamtwiderstandstoleranz: Standard ±3% (H), Präzision ±1% (F)
Unabhängige Linearitätstoleranz: Standard ±0.5%, Präzision ±0.15% (±0.2% für ≤5KΩ)
Leistungsaufnahme: 0,75 W
Rauschen: <100Ω E.N.R.
Elektrischer Weg: 355°±5°
Mechanischer Weg: 360° (endlos)
Isolationswiderstand: >1000MΩ (1000 V DC)
Durchschlagfestigkeit: 1 Minute bei 1000 V AC
Anlaufmoment: <2 mN·m (20 gf·cm)
Temperaturkoeffizient: ±20 ppm/°C
Gewicht: ca. 20 g

Verfügbare Sonderausführungen

• Niedrigere Widerstandswerte (z. B. 10Ω, 20Ω)
• Spezielle Wellenarten: vorne/hinten herausgeführt, Hinterwelle Ø3 mm × 10 mm, Zoll‑Welle Ø3,175 mm, Sonderbearbeitungen
• Angepasster elektrischer Weg
• Zusätzliche Abgriffe (bis zu 3)
• Mit Anschlag: Drehwinkel 330°; Anschlagmoment 0,3 N·m (3 kgf·cm)
• Mehrfach‑Ganged bis zu 5 Gangs (Gehäuselänge +8,5 mm pro zusätzlichem Gang)

Hinweise und Anwendungen
Der CP30 ist vorgesehen für Positionsrückmeldung in Servoantrieben, industrielle Steuerungen und Messgeräte. Maßzeichnung in den Produktbildern beachten; vollständige Broschüre auf Anfrage.

Technische Daten

• Modell: CP30
• Typ: Einfachdreh, drahtgewickeltes Potentiometer
• Widerstandsbereich: 50Ω–20KΩ (Standard); praktisch bis 50KΩ
• Toleranzklassen: ±3% (Standard), ±1% (Präzision)
• Linearität: ±0.5% (Standard), ±0.15% (Präzision)
• Leistung: 0,75 W
• Elektrischer Weg: 355°±5°; Mechanischer Weg: 360°
• Isolationswiderstand: >1000MΩ (1000 V DC)
• Durchschlagfestigkeit: 1000 V AC / 1 Minute
• Anlaufmoment: <2 mN·m
• Temperaturkoeffizient: ±20 ppm/°C
• Gewicht: ca. 20 g
• Optionen: niedrige Widerstandswerte, Sonderwellen, Zoll‑Welle, zusätzliche Abgriffe, Anschlag, Multi‑ganged
