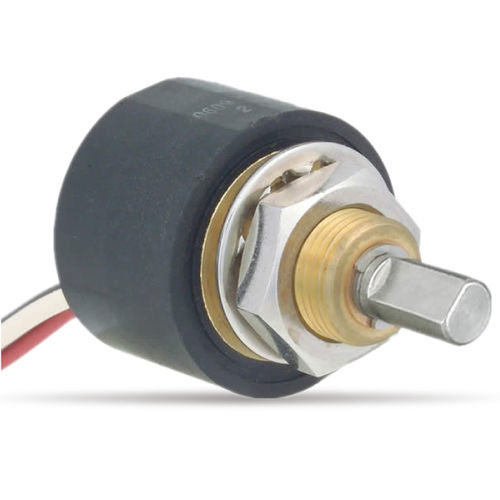

Singleturn-Potentiometer HSM30 series

manuellHall-Effektfür Industrieanwendungen

Übersicht

• Berührungsloser magnetischer Drehpotentiometer (Hall-Effekt) für die Positionsmessung in Industrieanwendungen.
• Modell HSM30 — einstufig, Buchsenmontage, kontinuierliche mechanische Rotation 360°.
• Erhältlich mit Einzel- oder Doppelausgang; verschiedene Optionen für Ausgänge und Versorgungsspannung.

Hauptmerkmale

• Kontaktlose Hall-Sensorik für lange Lebensdauer und stabile Signale.
• Einstufige Positionsmessung mit kontinuierlicher 360°-Rotation.
• Buchsen- oder Flanschbefestigung für Gehäuse- und Wellenmontage.
• Niedriges Drehmoment und hohe Rotationslebensdauer (~50.000.000 Zyklen).

Allgemeine Spezifikationen
Stromaufnahme: Einzelausgang max. 16 mA; Doppelausgang max. 32 mA.
Unabhängige Linearitätstoleranz: ±0,5% FS (FS = 360°).
Mechanischer Drehwinkel: 360° (endlos).
Effektiver elektrischer Winkel: 360° (endlos).
Versorgungsspannung: 5V ±10% DC (Optionen: 12V, 24V).
Lastwiderstand: >10 kΩ.
Effektiver Ausgangsbereich: 10%±3% ～ 90%±3% Vin.
Temperaturverhalten des Ausgangs: innerhalb ±0,3% Vout/FS.
Betriebstemperaturbereich: -40°C bis +120°C.
Lagertemperaturbereich: -40°C bis +120°C.
Masse: ca. 45 g (HSM30F).
Drehmoment: <5 mN·m (50 gf·cm).

Umweltanforderungen
Temperaturschock: 5 Zyklen -50°C bis +125°C.
Exposition bei niedriger Temperatur: 24 Stunden bei -50°C.
Exposition bei hoher Temperatur: 1.000 Stunden bei +125°C.
Vibration: 10–2000 Hz, 196 m/s², 12 Stunden.
Stoß: 980 m/s², 6 ms (18 Mal).
Rotationslebensdauer: ca. 50.000.000 Zyklen.
EMS-Toleranz: 100 V/m (80 MHz–1 GHz, 1 kHz Sinus, 80% AM).
ESD-Toleranz: ±8 kV Kontakt / ±15 kV Luft (nach IEC 61000-4-2).

Sonderausführungen verfügbar
Spezielle elektrische Winkel: 90°, 180°, 270° oder kundenspezifische Winkel.
Spezielle Wellenbearbeitung und Wellentypen.
Spezielle Ausgänge: PWM, gekreuzt, parallel, doppelte unabhängige Ausgänge.
Spezielle Versorgungsspannungen: 12V, 24V.
Niedrigstrom-Betriebsmodus: langsamer Modus mit reduziertem Verbrauch (≤ 11 mA).

Technische Daten

• Modell: HSM30
• Typ: 1-Umdrehung berührungsloser magnetischer Potentiometer (Hall-Effekt)
• Versorgungsspannung (Standard): 5V ±10% DC
• Ausgänge: Einzel- oder Doppelausgang; Sonderausführungen auf Anfrage
• Linearität: ±0,5% FS (FS = 360°)
• Elektrischer Winkel: 360° Standard (Sonderwinkel verfügbar)
• Betriebstemperatur: -40°C bis +120°C
• Rotationslebensdauer: ≈50.000.000 Zyklen
• Masse: ≈45 g (HSM30F)
• Drehmoment: <5 mN·m (50 gf·cm)
