Singleturn-Potentiometer WDD50
manuellfür IndustrieanwendungenLeitkunststoff

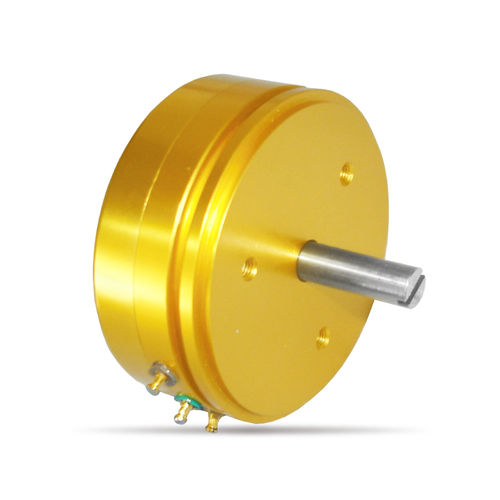

Singleturn-Potentiometer - WDD50 - SENTOP by Shanghai Sibo M&E Co., Ltd. - manuell / für Industrieanwendungen / Leitkunststoff
Singleturn-Potentiometer - WDD50 - SENTOP by Shanghai Sibo M&E Co., Ltd. - manuell / für Industrieanwendungen / Leitkunststoff
Singleturn-Potentiometer - WDD50 - SENTOP by Shanghai Sibo M&E Co., Ltd. - manuell / für Industrieanwendungen / Leitkunststoff - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von SENTOP by Shanghai Sibo M&E Co., Ltd.

Eigenschaften

Aufbau
Singleturn
Betätigung
manuell
Weitere Eigenschaften
für Industrieanwendungen, Leitkunststoff

Beschreibung

Produkt
Potentiometer aus leitfähigem Kunststoff 1-Umdrehung WDD50, ausgelegt für kontinuierliche Drehanwendungen; eloxiertes Aluminiumgehäuse und Edelstahlschaft für industrielle Einsatzbedingungen.

Eigenschaften
  • Widerstandselement: leitfähiger Kunststoff
  • Montage: Screw & Servo mount
  • Lager: ein Paar Präzisions-Kugellager


Maße
Maßzeichnung für das Produkt WDD50 verfügbar.

Allgemeine mechanische Spezifikationen
Mechanischer Winkel: 360º (endlos)
Schutzart: IP40
Betriebsdrehmoment: <1mN·m
Lebensdauer: 20.000.000 Zyklen
Masse: ca. 90 g
Lager: ein Paar Präzisions-Kugellager
Gehäusematerial: eloxierte Aluminiumlegierung
Schaftmaterial: Edelstahl
Wischer: mehrfingeriger Wischer aus edelmetall

Umweltspezifikationen
Betriebstemperaturbereich: -55℃～+125℃
Lagerungstemperaturbereich: -55℃～+125℃
Stoßbelastung: 50G 11ms
Vibration: 15G / 10Hz ~ 2000Hz

Allgemeine elektrische Spezifikationen
Standardwiderstände: 1K, 2K, 5K, 10K
Auflösung: im Wesentlichen unbegrenzt
Widerstandstoleranz: ±15%
Unabhängige Linearitätstoleranz: Standard ±0.2% ; Präzision ±0.1%
Elektrischer Winkel: 355°±2°
Leistungsaufnahme: 2W
Wischstrom: μA～1mA (Max. 2mA)
Isolationswiderstand: ≥1000MΩ (500V D.C.)
Durchschlagfestigkeit: 500V A.C. / 1 min
Ausgangsglätte: <0.1% gegenüber Eingangsspannung
Widerstandstemperaturkoeffizient: ±400 P.P.M/°C

Verfügbare Sonderausführungen
Spezielle Widerstandswerte, spezieller elektrischer Winkel und spezielle Bearbeitungen am Schaft sind auf Anfrage erhältlich.

Eigenschaften / Technische Daten
  • Modell: WDD50
  • Typ: 1-Umdrehung Potentiometer aus leitfähigem Kunststoff
  • Mechanischer Winkel: 360º (endlos)
  • Elektrischer Winkel: 355°±2°
  • Standardwiderstandswerte: 1K / 2K / 5K / 10K
  • Leistung: 2W
  • Betriebsdrehmoment: <1mN·m
  • Lebensdauer: 20.000.000 Zyklen
  • Schutzart: IP40
  • Betriebstemperatur: -55℃ bis +125℃
  • Gehäuse: eloxierte Aluminiumlegierung
  • Schaft: Edelstahl
  • Lager: Präzisions-Kugellager (ein Paar)
  • Wischer: mehrfingerig, Edelmetall
  • Masse: ca. 90 g
  • Linearität: Standard ±0.2% / Präzision ±0.1%
  • Isolationswiderstand: ≥1000MΩ (500V D.C.)
  • Durchschlagfestigkeit: 500V A.C. / 1 min
