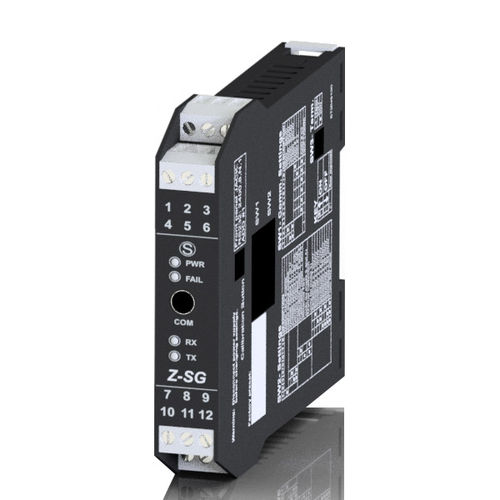

Analoges Eingangsmodul Z-SG

digitalModbus RTURS-485

Z-SG ist ein DMS-Signalwandler. Messungen mit der 6-Draht- oder 4-Draht-Technik sind über das serielle Modbus-RTU-Protokoll oder den Analogausgang verfügbar. Empfindlichkeit von 1 bis 64mV/V, einstellbar über DIP-Schalter für ganzzahlige Werte, über Software für reelle/ganzzahlige Werte durch Anschluss an das Gerät über den microUSB-Anschluss an der Vorderseite. Stabile Gewichtsanzeige über Modbus-Register/Digitalausgang. Fernschreiben der Tara in flüchtigen und/oder nicht-flüchtigen Speicher über Digitaleingang/Modbus-Register/Modbus-Befehle. Z-PC-DINAL2-17.5, Z-PC-DIN2-17.5, und Z-PC-DIN8-17.5 sind obligatorisches Zubehör für ModBUS-Konfigurationen. Leistungsaufnahme - 2,5 W Isolierung - 1.500 Vac a 3 vie Genauigkeitsklasse - 0,01% Status-LED - Spannungsversorgung Fehler Tx Daten Rx Daten Anschlüsse - Abnehmbare Schraubklemmen für Leiter bis zu 2,5 mm² MicroUSB-Anschluss an der Frontplatte Schnittstellen - RS485 2 Drähte, Geschwindigkeit bis zu 115.200 bps Unterstützte Protokolle - ModBUS RTU-Slave Eingangskanäle - 1 analoger Kanal zum Lesen (und zur Stromversorgung) von bis zu 4 (350 Ω) oder 8 (1.000 Ω) DMS-Wägezellen, 4- oder 6-Leiter-Anschluss, äquivalente Impedanz 87 Ω 1DI Tara-Kalibrierung oder Gewichtsschwelle Ausgangskanäle - 1 analoger Rückübertragungskanal des Nettogewichts in Strom (0...20, 4...20 mA) oder in Spannung (0..5, 0...10 V); 1DO Tarakalibrierung oder Gewichtsschwelle Messung/Diagnose - Empfindlichkeit von 1 bis 64 mV/V Auflösung - 24 bit Thermische Drift - 25 ppm/K Daten - EEPROM für Konfigurationsparameter, Aufbewahrungszeit 40 Jahre Programmierung - Plug&Play-Konfigurator (EASY SETUP) System-Software (Z-NET4) DIP-Schalter
