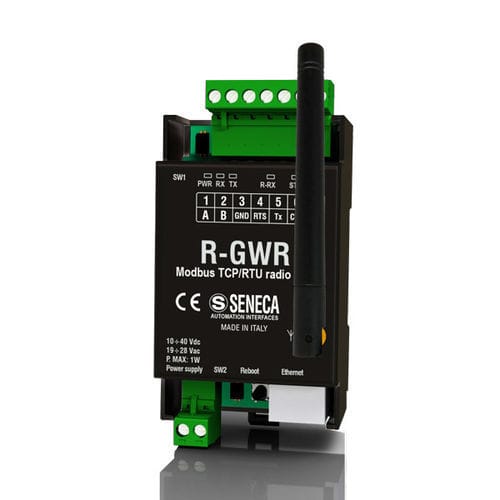

Industrie-Gateway R-GWR

kabellosEthernetSerie

R-GWR ist ein System zur Schnittstellenbildung und Messung industrieller, ziviler oder umweltbezogener Parameter. Das Gerät erstellt ein Netzwerk von entfernten Sensoren, die über LoRa-Funktechnologie (863-865 MHz) verbunden und über das ModBUS RTU/TCP-IP-Protokoll zugänglich sind. R-GWR fungiert als ModBUS TCP-IP-Server und ModBUS RTU-Slave. Es arbeitet als Funk-Hub, der bis zu 32 Sensoren verwalten kann, von denen jeder in der Lage ist, ein integriertes Temperatur-/Feuchtigkeitssignal, einen generischen digitalen/analogen Eingang (0-30 Vdc) von einem Terminal, einen Zähler @16bit mit maximaler Frequenz von 1Hz zu erfassen. Die Sensoren werden von Lithiumbatterien mit einer Lebensdauer von bis zu 36 Monaten je nach Konfiguration betrieben. Die Datenübertragung vom Sensor zum Gerät erfolgt: zur programmierten Zeit, bei einem Ereignis, über einen integrierten Pairing-Knopf. R-GWR unterstützt Ethernet und das ModBUS TCP-IP-Protokoll für die Verbindung mit Fernverwaltungssystemen und bis zu 8 TCP-IP-Client-Knoten. Die LoRa-Technologie gewährleistet einen niedrigen Energieverbrauch, eine längere Batterielebensdauer, geringeren Energiebedarf und reduzierte Installationskosten für Sensoren. Die Kommunikationsreichweite hängt von den Nutzungsbedingungen ab; LoRa gewährleistet eine tiefe Durchdringung in städtischen, ländlichen oder Innenbereichen und erreicht bis zu 500 Meter. Das minimale Aktualisierungsintervall der gemessenen Werte beträgt 30 Sekunden. Das Gerät ist einfach über DIP-Schalter und Webserver programmierbar. Hauptanwendungen umfassen die Fernübertragung industrieller und ziviler Messungen sowie die Überwachung von Produktionsstätten, Umgebungen und industriellen/wohnlichen Gebäuden. Technische Spezifikationen: - Stromversorgung: 10..40 Vdc; 19..28 Vac - Stromverbrauch: Max 1 W - Batterietyp und Lebensdauer: Lithium, Autonomie von 12 bis 36 Monaten - Statusanzeigen: Stromversorgung, Rx-Tx-Serienkommunikation, Zugewiesene Sensoren, Sensoren im Fehler - Schutzgrad: IP20 - Betriebstemperatur: -20..+70°C - Anschlüsse: Schraubklemmen, abnehmbarer 7-Wege-Schraubanschluss (5mm Rastermaß), abnehmbarer 2-Wege-Schraubanschluss (5mm Rastermaß), Ethernet-Anschluss - Kommunikation: 1 Fast Ethernet 100 Tx-Port (RJ45 vorne), 1 RS232/RS485-Serienport umschaltbar, maximale Baudrate 115k - Konnektivität: Bis zu 8 TCP-IP-Clients - Unterstützte Protokolle: ModBUS TCP-IP-Server, ModBUS RTU-Slave - Abmessungen (BxHxT): 53.3 x 90 x 32.2 mm - Gewicht: 80 g - Gehäuse: PC / ABS selbstverlöschend UL94-V0 - Installation: Auf IEC EN 60715 DIN-Schiene oder Wandmontage - Zertifizierung: CE - Standards: ETSI EN 301 489-1 v.2.2.3, ETSI EN 301 409-3 v.2.1.1, EN 60950 - Funktechnologie: LoRa - Minimales Messintervall: 30 Sekunden - Sicherheit: AES 128bit - Frequenz: 863-865 MHz (Nominal: 863.110 MHz), Bandbreite 25 KHz, Maximale Leistung +14 dBm - Empfindlichkeit: Bis zu -146 dBm - Maximale Anzahl gekoppelter Sensoren: 32 - DIP-Schalter: Ja - Webserver: Ja - SDD (Seneca Discovery Device): Ja - Firmware-Update: über Webserver - Erweiterte Diagnostik: Ja
