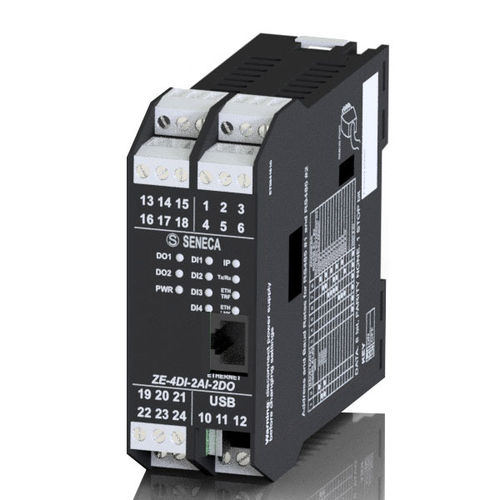

Digitales E/A-Modul ZE-4DI-2AI-2DO

analogEthernetModbus RTU

ZE-4DI-2AI-2DO ist ein E/A-Modul mit 4 digitalen Eingängen, 2 analogen Eingängen und 2 digitalen Relaisausgängen, für die Slave-Kommunikation über ModbusTCP-IP (Ethernet) und Modbus RTU. Das Modul verfügt über Serverfunktionalität für den Ethernet-Kommunikationsport mit Modbus TCP-IP-Protokoll: 100 Mbps Ethernet-Anschluss, 4 Clients und Embedded Webserver. Die Parametereinstellung ist über Ethernet oder serielle Schnittstelle möglich. Es ist auch möglich, Modbus-Register auf TCP-IP-Protokoll (Nr. 1 Ethernet-Port) und Modbus RTU (Nr. 2 unabhängige Slave-Ports) und die Konfiguration von zwei analogen Spannungs- oder Stromeingängen zu wiederholen. Status-LED-Anzeigen - Spannungsversorgung/ IP-Adresse Rx/Tx ModBUS Tx Ethernet Verbindung Ethernet Status der Eingänge / Ausgänge Störung Betriebstemperatur - -25..+70°C Lagertemperatur - -30..+85°C Anschlüsse - Abnehmbare Schraubklemmen für Leiter bis zu 2,5 mm2 Rückseitiger IDC10-Steckverbinder für DIN-Schiene 46277 RJ45 Montage - 35 mm DIN-Schiene 46277 Programmierung - DIP-Schalter (Standardkonfiguration) Web-Server EASY SETUP 2* Besonderheit - LAN ModBUS TCP Server Schnittstellen - Nr. 1 Ethernet 10/100 Mbps Nr. 1 RS232/RS485 Nr. 1 RS485 Geschwindigkeit - Bis zu 115.200 bps / 100 Mbps (TCP-IP) Unterstützte Protokolle - ModBUS RTU, ModBUS TCP-IP, http Digitale Eingänge - Nr. 4 Typ der digitalen Eingänge - PNP / NPN; Spannungseingang AUS 8V (max. 30 Vdc) Maximale Frequenz 5 kHz Stromaufnahme 3mA @ 12Vdc, 10mA @ 24Vdc Digitale Zähler - Nr. 4 rücksetzbare Zähler @32 bit, max 5 kHz Analoge Eingänge - Nr. 2 Typ der Analogeingänge - 0-20 mA / 0-30 V Max. Auflösung 16 bit Absicherung 40V / 25mA Digitale Ausgänge - Nr. 2 Art der digitalen Ausgänge - Relais NA / NC SPDT, max 250Vac - 2A Luftfeuchtigkeit - 30..90% nicht kondensierend
