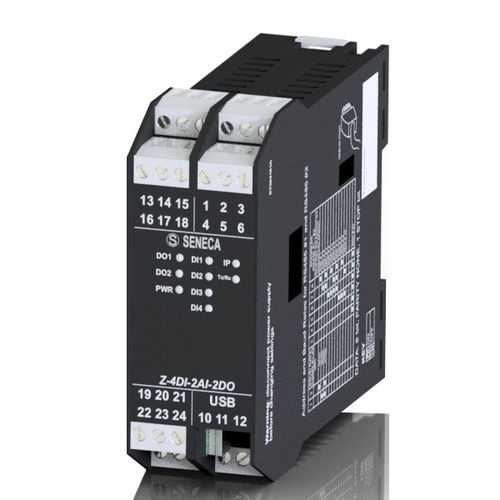

Digitales E/A-Modul Z-4DI-2AI-2DO

analogModbus RTUUSB

Z-4DI-2AI-2DO ist ein E/A-Modul mit 4 digitalen Eingängen, 2 analogen Eingängen, 2 Relaisausgängen, Slave für Modbus RTU, an zwei seriellen RS485-Ports. Das Modul ermöglicht die Einstellung der Parameter über USB (Easy Setup Software) und die Wiederholung der Register auf Modbus RTU Protokoll (NR.2 unabhängige RS485 Slave Ports). Die Baudrate für ModbusRTU reicht von 1.200 bis zu 115.200 bps. Die Signalkonfiguration umfasst 2 analoge Eingänge (Spannung oder Strom), 4 digitale Eingänge (NPN oder PNP), 3 Relaisausgänge, 4 Zähler und 4 Totalisatoren mit 32 Bit, max. 7 kHz. Das Z-4DI-2AI-2DO hat eine galvanische Trennung von 1.500 Vac zwischen Stromversorgung und Kommunikation. Status-LED-Anzeigen - Spannungsversorgung Rx/Tx ModBUS Status der Eingänge / Ausgänge Fehlfunktion Anschlüsse - Abnehmbare Schraubklemmen für Leiter bis zu 2,5 mm2 IDC10-Steckverbinder für DIN-Schiene 46277 Micro USB an der Seite RJ45 Programmierung - DIP-Schalter (Rückstellung der Standardeinstellungen) Web-Server EINFACHE EINSTELLUNG Serielle Schnittstellen - Nr.1 RS232/RS485 Nr.1 RS485 Geschwindigkeit - Bis zu 115.200 bps Unterstützte Protokolle - ModBUS RTU USB-Anschluss - Nr.1 Micro-USB an der Seite Digitale Eingänge - Nr.4 Typ der digitalen Eingänge - PNP / NPN; Spannungseingang AUS 8V (max. 24 Vdc) Maximale Frequenz 5 kHz Stromaufnahme 3mA @ 12Vdc, 10mA @ 24Vdc Digitale Eingangszähler - Nr.4 rücksetzbare Zähler @32 bit max 5 kHz Analoge Eingänge - Nr.2 Typ der Analogeingänge - 0-20 mA / 0-30 V Auflösung bis zu 16 Bit Schutzart 40V / 25mA Digitale Ausgänge - Nr.2 art der digitalen Ausgänge - Relais NA / NC SPDT, max 250Vac - 2A Montage - DIN-Schienenführung 35 mm DIN 46277 Betriebstemperatur - -25..+70°C Lagertemperatur - -30..+85°C Luftfeuchtigkeit - 30..90% nicht kondensierend Abmessungen - 35x102,5x111 mm Gewicht - ca. 110 g Gehäuse - PA6, Farbe schwarz Norm - CE
