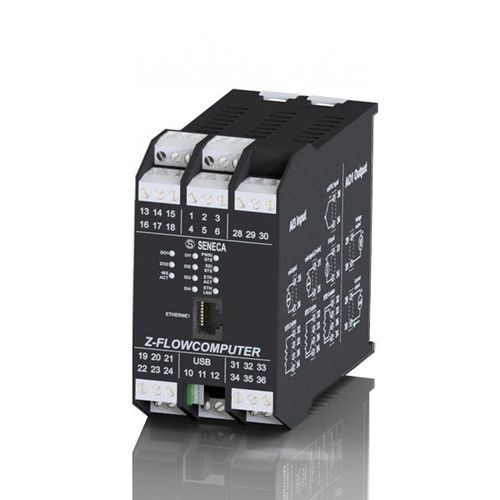

Durchflussrechner für Gas Z-FLOWCOMPUTER-B

für Flüssigkeitenfür Wasserfür Dampf

Produktbeschreibung: Z-FLOWCOMPUTER-B ist ein Durchflussrechner für Anwendungen mit Wasser, Dampf und Gas. Das Gerät ist mit 4 PNP/NPN-Digitaleingängen, 2 Spannungs-/Strom-Analogeingängen, 1 universellen Analogeingang, 2 Relais-Digitalausgängen und 1 analogen Spannungs-/Stromausgang ausgestattet. Die Vielseitigkeit dieses Controllers, garantiert durch verschiedene Standards von Eingangssignalen, ermöglicht seine Verwendung in Anwendungen wie korrigiertem Durchfluss oder Energieeffizienzberechnung für die Ausstellung von weißen Zertifikaten. Der Kompressibilitätsfaktor für Wasser- und Dampfanwendungen wird gemäß dem internationalen Standard IAPWS IF-97 berechnet, während die Durchflussraten-Totalisierung und -Kompensation für NATUR- und REALGAS gemäß den Berechnungsstandards der Algorithmen SGERG88 ISO 12213-3, AGA8 GROSS, AGA8 92-DC ISO 12213-2, RK und RKS berechnet werden. Technische Daten: - CPU-Stromversorgung: 11..40 Vdc (oder 19..28 Vac) - Stromverbrauch: Max 4 W (7.2 W Anzeige) - Isolierung: 1,500 Vac - LED-Statusanzeigen: Stromversorgung, Serielle Kommunikation, Link und Ethernet, SD-Kartennutzung, Digitaleingänge - Schutzgrad: IP20 - Betriebstemperatur: -10..+50 °C - Abmessungen BxHxT: 52.5 x 100 x 112 mm - Anschlüsse: Abnehmbarer Klemmenblock, max. Drahtgröße 2.5 mm² - Installation: 35 mm DIN-Schienenführung (IEC EN 60715) - Ethernet-Port: 1 x 10/100Tx an RJ45-Frontport - Serieller Port: 1 x RS232/485 umschaltbarer serieller Port, Baudrate max. 115k an Klemmen - USB-Port: 1 x USB an Seitenanschluss - Unterstützte Protokolle: ModBUS TCP-IP Server - Eingangskanäle: 1 digitaler Eingang PNP, NPN (max. Spannungseingang 30Vdc), 2 analoge Eingänge 0 - 20 mA / 0 - 30 Vdc, 1 universeller Eingang V / mA / RTD / TC - Ausgangskanäle: 2 SPDT-Relaisausgänge, max. 2A 250 Vac, 1 analoger Ausgang V – mA @14 Bit - Konfiguration: Webserver, Datenlogger und über Software Versand- und Exportinformationen: - Produktcode: Z-FLOWCOMPUTER-B - Bruttogewicht: 0.94 kg - Herkunft: IT - CN (Kombinierte Nomenklatur): 90268020 - ECCN: 4A994 Hauptmerkmale / Technische Spezifikationen: - Durchflussrechner für Anwendungen mit Wasser, Dampf und Gas - 4 PNP/NPN-Digitaleingänge - 2 Spannungs-/Strom-Analogeingänge - 1 universeller Analogeingang - 2 Relais-Digitalausgänge - 1 analoger Spannungs-/Stromausgang - Berechnung des Kompressibilitätsfaktors für Wasser und Dampf (IAPWS IF-97) - Totalisierung und Kompensation der Durchflussrate für Erdgas und reales Gas (SGERG88 ISO 12213-3, AGA8 GROSS, AGA8 92-DC ISO 12213-2, RK, RKS) - Stromversorgung: 11..40 Vdc oder 19..28 Vac - Maximaler Stromverbrauch: 4 W (7.2 W mit Anzeige) - Isolierung: 1.5 kVac - Schutzgrad: IP20 - Betriebstemperatur: -10..+50 °C - Abmessungen: 52.5 x 100 x 112 mm - Montage auf DIN-Schiene (35 mm, IEC EN 60715) - Ethernet-, serielle (RS232/485) und USB-Ports - Unterstütztes Protokoll: ModBUS TCP-IP Server - Konfiguration über Webserver, Datenlogger oder Software
