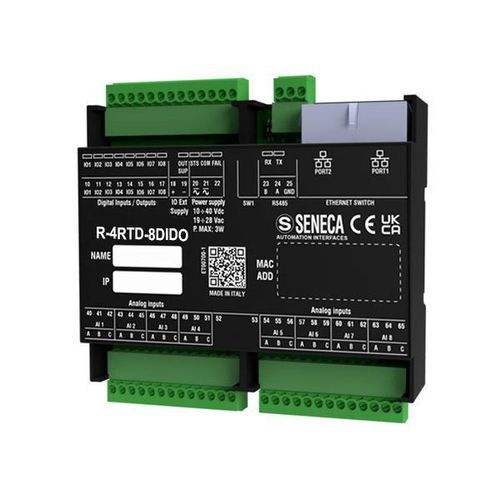

Analoges E/A-Modul R-4RTD-8DIDO-2

digitalModbusEthernet

Ethernet-Modul mit 4 Eingängen von Thermowiderständen und 8 digitalen Ein-/Ausgängen Das gemischte digitale Modul R-4RTD-8DIDO ist mit zwei 10/100 Mbps Ethernet-Ports ausgestattet, die sowohl Modbus TCP/IP als auch RS-485-Serienkommunikation mit dem Modbus RTU-Protokoll unterstützen. Wie alle Modelle der R-Serie ist es so konzipiert, dass es flexible Verkabelungsanforderungen, begrenzten Installationsraum und Anwendungen mit hoher I/O-Dichte mit integrierter Ethernet-Netzwerkunterstützung erfüllt. Der R-4RTD-8DIDO bietet 4 Thermowiderstandseingänge und 8 digitale Kanäle, die jeweils individuell als digitaler Eingang oder Ausgang konfiguriert werden können. Die Konfiguration erfolgt über einen Webserver mit HTML5-Unterstützung oder DIP-Schalter. Die dem Modul zugeordnete IP-Adresse, MAC-Adresse und Firmware-Version können im LAN mit dem SDD (Seneca Discovery Device) Tool identifiziert oder konfiguriert werden. Das Modul kann im Ethernet-Daisy-Chain-Modus mit Fehlerbypass verbunden werden, um die Ethernet-Verbindung auch dann sicherzustellen, wenn ein Modul in der Kette ausfällt. Darüber hinaus verfügt das Gerät über eine erweiterte "ModBUS Passthrough"-Funktion, die es dem Modul ermöglicht, Anfragen von Modbus TCP-IP an RS485 weiterzuleiten und effektiv als Gateway zu fungieren. Ethernet-Modul mit 4 Eingängen für Thermowiderstände und 8 digitalen Ein-/Ausgängen. Technische Daten: - Stromversorgung: 10..40 Vdc; 19..28 Vac - Maximaler Stromverbrauch: 3 W - Isolierung: 1,5 kVac mehrwegig, auch zwischen RTD-Eingängen - LED-Statusanzeigen: Stromversorgung, Ein-/Ausgangsstatus, STS (IP-Adresse / DHCP), RX / TX (Datenempfang/-übertragung auf RS485), Ethernet TRF / LNK (Paketdurchlauf / Ethernet-Verbindung) - Schutzart: IP20 - Betriebstemperatur: -25..+65°C - Lagertemperatur: -30..+85°C - Luftfeuchtigkeit: 10..90% nicht kondensierend - Abmessungen (BxHxT): 106 x 90 x 32 mm - Gewicht: 170 g - Gehäuse: PC / ABS selbstverlöschendes UL94-V0-Material, schwarze Farbe - Anschlüsse: 3,5 mm Rasterklemmenblock, max. Drahtquerschnitt 1,5 mm²; 2x Ethernet 100Base-T Ports auf RJ45; 1x RS485-Port auf Klemmen - Installation: Auf DIN-Schiene EN 60715, Wand-/Paneelmontage - Programmierung: Integrierter Webserver, DIP-Schalter - Besondere Funktionen: Dual Ethernet Daisy Chain, LAN-Fehlerbypass, bis zu 32 Peer-to-Peer-Regeln (I/O Mirror), Zähler mit Frequenzmessung, Modbus Passthrough (TCP-IP zu RS485) - Datenspeicher: FeRAM für Zählersicherung - Zertifizierungen: CE, UKCA RTD-EINGÄNGE - Anzahl der Kanäle: 4 unabhängige RTDs - Typ und Bereich: - PT100 (EN 60751/A2, ITS-90), -200..+650°C - PT500 (EN 60751/A2, ITS-90), -200..+750°C - PT1000 (EN 60751/A2, ITS-90), -200..+210°C - NI100 (DIN 43760), -60..+250°C - CU50 (GOST 6651-2009), -180..+200°C - CU100 (GOST 6651-2009), -180..+200°C - NI120 (DIN 43760), -60..+250°C - NI1000 (DIN 43760), -60..+250°C - ADC: 24-Bit DIGITALE EIN-/AUSGÄNGE - Anzahl der Kanäle: 8 konfigurierbare digitale Ein-/Ausgänge - Typ und Bereich: Spannung: EIN-Schwelle: > 11 Vdc; AUS-Schwelle: < 4 Vdc; Vmax: 24 Vdc; Impedanz: 9 kΩ; Konform mit IEC61131-2 Typ 3; MOSFET, PNP; Max. Spannung/Strom: 0,2 A; 12 ÷ 24 Vdc - Zähler: 8 retentive 32-Bit-Zähler, max. Frequenz 20 Hz KOMMUNIKATION - Schnittstellen: 2x Ethernet-Ports (mit LAN-Fehlerbypass-Funktion) 100Base-T auf RJ45; 1x RS485-Port auf Klemmen - Geschwindigkeit: Bis zu 115.200 bps (RS485) / 100 Mbps (TCP-IP) - Protokolle: ModBUS RTU, ModBUS TCP-IP, http - Ethernet-Kommunikationskabel: Ungeschirmtes CAT5 oder CAT5e - ModBUS-Kommunikation: Bis zu 128 Knoten ohne Repeater und eine maximale Geschwindigkeit von 115 kbps
