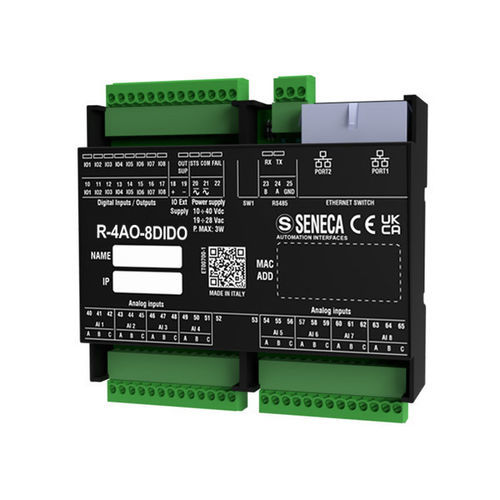

Analoges E/A-Modul R-4AO-8DIDO-2

digitalModbusEthernet

Ethernet-Modul mit 4 analogen Ausgängen und 8 digitalen Ein-/Ausgangskanälen. Das gemischte digitale Modul R-4AO-8DIDO verfügt über zwei 10/100 Mbps Ethernet-Ports, die ModBUS TCP-IP und serielle RS485-Kommunikation mit ModBUS RTU-Protokoll unterstützen. Wie alle Modelle der R-Serie ist es darauf ausgelegt, die Anforderungen an flexible Verkabelung, begrenzten Installationsraum und Anwendungen mit hoher I/O-Dichte zu erfüllen und dabei integrierte Ethernet-Netzwerke zu nutzen. Das R-4AO-8DIDO bietet 4 analoge Ausgänge und 8 digitale Kanäle, die jeweils individuell als digitaler Eingang oder Ausgang konfiguriert werden können. Die Konfiguration kann über einen Webserver mit HTML5-Unterstützung oder über einen DIP-Schalter erfolgen. Die IP-Adresse, MAC-Adresse und Firmware-Version des Moduls können im LAN mit dem Seneca Discovery Device (SDD) Tool identifiziert oder konfiguriert werden. Das Modul kann im Ethernet-Daisy-Chain-Modus mit Fehlerumgehung verbunden werden, um die Ethernet-Konnektivität auch bei einem Modulausfall in der Kette sicherzustellen. Darüber hinaus verfügt das Gerät über die fortschrittliche "ModBUS Passthrough"-Funktion, die es dem Modul ermöglicht, Anfragen von Modbus TCP-IP an RS485 weiterzuleiten und effektiv als Gateway zu fungieren. Technische Spezifikationen: - Stromversorgung: 10..40 Vdc; 19..28 Vac - Maximaler Verbrauch: 5.6 W - Maximale Isolation: 1.5 kVac - Statusanzeigen: Stromversorgung, Ein-/Ausgangsstatus, STS (IP-Adresse/DHCP), RX/TX (RS485-Daten), Ethernet TRF/LNK - Schutzgrad: IP20 - Betriebstemperatur: -25..+65°C - Abmessungen (BxHxT): 106 x 90 x 32 mm - Gewicht: 170 g - Gehäuse: Pc/ABS-Material selbstverlöschend UL94-V0, schwarze Farbe - Anschlüsse: 3,5 mm Pitch-Klemmen, doppelter RJ45-Anschluss - Montage: Auf DIN EN 60715-Schiene, Wand- / Panelmontage - Programmierung: Integrierter Webserver, DIP-Schalter - Besondere Merkmale: Doppelte Ethernet-Daisy-Chain-Verbindung, LAN-Fehlerumgehung, Modbus Passthrough (TCP-IP zu RS485), IP/MAC/Firmware-Identifikation und -Konfiguration mit SDD-Tool - Schnittstellen: 2x Ethernet-Ports (LAN-Fehlerumgehung) 100 baseT auf RJ45 - 100 Mbps (TCP-IP); 1x RS485-Port auf Klemmen M23-M24-M25 - 115.200 bps (RS485) - Protokolle: ModBUS RTU, ModBUS TCP-IP, HTTP - Ethernet-Kabel: CAT5 oder CAT5e ungeschirmt - ModBUS-Kommunikation: Bis zu 64 Knoten ohne Repeater, maximale Geschwindigkeit 115 kbps Analoge Ausgangskanäle: - Anzahl der Kanäle: 4 Analog - Typ und Bereich: Spannung (±10 V) oder Strom (0..20 mA) Digitale Ein-/Ausgangskanäle: - Anzahl der Kanäle: 8 Digitale Ein-/Ausgänge - Typ und Bereich: Eingänge = Spannung: ON-Schwelle: > 11 V; OFF-Schwelle: < 4 V; Vmax: 24 V; Impedanz: 9 kΩ Ausgänge = MOSFET, PNP; max. Spannung/Strom: 0.2 A; 12..24 V Zertifizierungen und Standards: - Zertifizierungen: CE - Homologationen und Standards: EN61000-6-4, EN61000-6-2, EN61010-1
