Analoges E/A-Modul R-8AI-8DIDO-2

digitalEthernetLAN

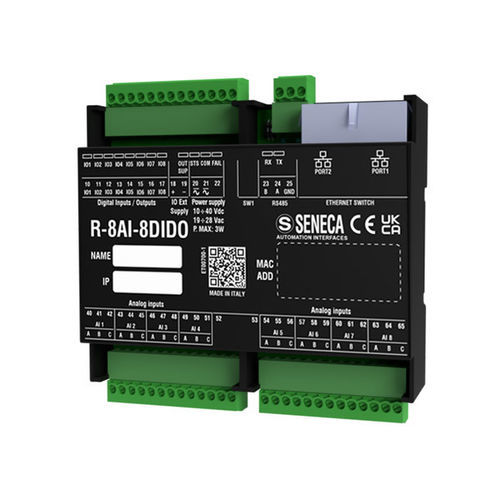

Ethernet-Modul mit 8 analogen Eingängen mit 24-Bit-ADC und 8 digitalen Ein-/Ausgängen. Das R-8AI-8DIDO-Modul verfügt über zwei 10/100 Mbps Ethernet-Ports, die ModBUS TCP-IP und RS485-Kommunikation mit ModBUS RTU-Protokoll unterstützen. Es ist für flexible Verkabelung, begrenzten Installationsraum und Anwendungen mit hoher I/O-Dichte konzipiert und integriert Ethernet-Netzwerke. Das Modul bietet 8 hochauflösende (24-Bit) analoge Eingänge und 8 digitale Kanäle, die als Eingänge oder Ausgänge konfiguriert werden können. Die Konfiguration ist über einen Webserver mit HTML5-Unterstützung oder einen DIP-Schalter möglich. Die IP-Adresse, MAC-Adresse und Firmware-Version können mit dem Seneca Discovery Device (SDD) Tool verwaltet werden. Es unterstützt den Ethernet-Daisy-Chain-Modus mit Fehlerumgehung und gewährleistet die Konnektivität, auch wenn ein Modul ausfällt. Die erweiterte "ModBUS Passthrough"-Funktion ermöglicht die Umleitung von Modbus TCP-IP-Anfragen an RS485 und fungiert als Gateway. Technische Spezifikationen: - Stromversorgung: 10..40 Vdc; 19..28 Vac - Maximaler Verbrauch: 3 W - Maximale Isolation: 1.5 kVac - Statusanzeigen: Stromversorgung, Ein-/Ausgangsstatus, STS (IP-Adresse/DHCP), RX/TX (RS485), Ethernet TRF/LNK - Schutzgrad: IP20 - Betriebstemperatur: -25..+65°C - Abmessungen (BxHxT): 106 x 90 x 32 mm - Gewicht: 170 g - Gehäuse: Pc/ABS-Material selbstverlöschend UL94-V0, schwarze Farbe - Anschlüsse: 3,5 mm Rasterklemmen und doppelter RJ45-Anschluss - Montage: Auf DIN EN 60715-Schiene, wand- / tafeleinbau - Programmierung: Integrierter Webserver, DIP-Schalter - Besondere Merkmale: Doppelte Ethernet-Daisy-Chain-Verbindung, LAN-Fehlerumgehung, Modbus Passthrough (TCP-IP zu RS485), IP/MAC/Firmware-Identifikation und -Konfiguration mit SDD-Tool - Schnittstellen: 2x Ethernet-Ports (LAN-Fehlerumgehung) 100 baseT auf RJ45 - 100 Mbps (TCP-IP); 1x RS485-Port auf Klemmen M23-M24-M25 - 115.200 bps (RS485) - Protokolle: ModBUS RTU, ModBUS TCP-IP, HTTP - Kabel für Ethernet-Kommunikation: CAT5 oder CAT5e ungeschirmt - ModBUS-Kommunikation: Bis zu 64 Knoten ohne Repeater, maximale Geschwindigkeit 115 kbps Analoge Eingangskanäle: - Anzahl der Kanäle: 8 Analog - Typ und Bereich: Spannung: -30 V ÷ +30 V; -150 mV ÷ +150 mV; Strom: -24 mA ÷ +24 mA; Thermoelement: J, K, T, E, N, R, S, B, L; Thermowiderstand Pt100 auf AI1: -200 °C ÷ +650 °C (nur für Kaltstellenkompensation) - ADC-Auflösung: 24 Bit Digitale Ein-/Ausgangskanäle: - Anzahl der Kanäle: 8 Digitale Ein-/Ausgänge - Typ und Bereich: Eingänge = Spannung: ON-Schwelle: > 11 V; OFF-Schwelle: < 4 V; Vmax: 28 V; Impedanz: 9 kΩ; Ausgänge = MOSFET, PNP; max. Spannung/Strom: 0.2 A ; 9..28 V Standards: - Zertifizierungen: CE - Zulassungen und Standards: EN61000-6-4, EN61000-6-2, EN61010-1
