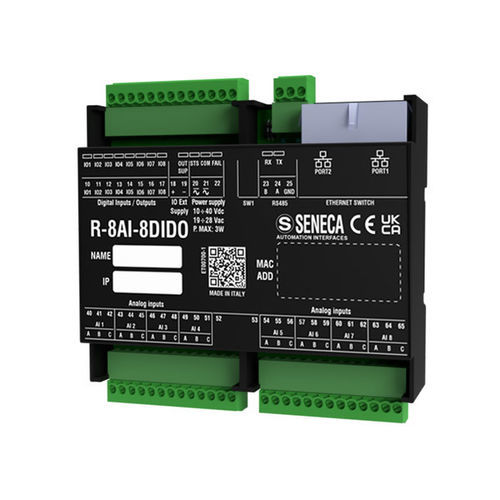

Analoges E/A-Modul R-8AI-8DIDO-2

digitalModbusEthernet

Ethernet-Modul mit 8 analogen Eingängen mit 24-Bit-ADC und 8 digitalen Ein-/Ausgängen. Das R-8AI-8DIDO-Modul umfasst zwei 10/100 Mbps Ethernet-Ports, die ModBUS TCP-IP und RS485-Kommunikation mit ModBUS RTU-Protokoll unterstützen. Es ist für flexible Verkabelung und Anwendungen mit hoher I/O-Dichte konzipiert und integriert Ethernet-Netzwerke. Das Modul bietet 8 hochauflösende analoge Eingänge und 8 digitale Kanäle, die als Eingänge oder Ausgänge konfiguriert werden können. Die Konfiguration ist über einen Webserver oder einen DIP-Schalter möglich. Das Modul unterstützt den Ethernet-Daisy-Chain-Modus mit Fehlerumgehung und verfügt über die ModBUS-Passthrough-Funktion für Gateway-Funktionalität. Technische Spezifikationen: - Stromversorgung: 10..40 Vdc; 19..28 Vac - Maximaler Verbrauch: 3 W - Maximale Isolation: 1.5 kVac - Statusanzeigen: Stromversorgung, I/O-Status, STS, RX/TX, Ethernet TRF/LNK - Schutzgrad: IP20 - Betriebstemperatur: -25..+65°C - Abmessungen: 106 x 90 x 32 mm - Gewicht: 170 g - Gehäuse: Pc/ABS, UL94-V0, schwarz - Anschlüsse: 3,5 mm Pitch-Terminals, doppelter RJ45 - Montage: DIN EN 60715 Schiene, Wand/Paneel - Programmierung: Webserver, DIP-Schalter - Besondere Merkmale: Ethernet-Daisy-Chain, LAN-Fehlerumgehung, Modbus-Passthrough - Schnittstellen: 2x Ethernet (100 Mbps), 1x RS485 (115,2 kbps) - Protokolle: ModBUS RTU, ModBUS TCP-IP, HTTP - Ethernet-Kabel: CAT5/CAT5e ungeschirmt - ModBUS-Kommunikation: Bis zu 64 Knoten, 115 kbps - Analoge Eingänge: 8 Kanäle, Spannung/Strom/Thermoelement/Pt100, 24-Bit-ADC - Digitale I/O: 8 Kanäle, konfigurierbar, MOSFET PNP-Ausgänge - Zertifizierungen: CE, EN61000-6-4, EN61000-6-2, EN61010-1
