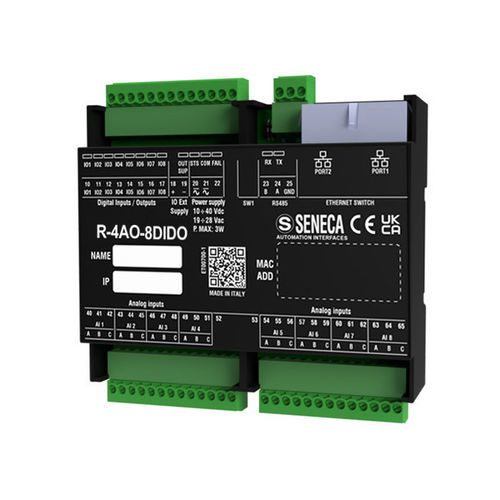

Digitales E/A-Modul R-4AO-8DIDO-2-P

analogEthernetModbus TCP

Produktübersicht: Das Profinet-Digitalmodul R-4AO-8DIDO ist für flexible Verkabelung, begrenzten Installationsraum und Anwendungen mit hoher I/O-Dichte mit integrierten Netzwerkmöglichkeiten konzipiert. Mit zwei 10/100 Mbps Ethernet-Ports bietet dieses Modul 4 analoge Ausgänge und 8 digitale Kanäle, die jeweils individuell als digitale Eingänge oder Ausgänge konfiguriert werden können. Die Konfiguration ist über einen Webserver mit HTML5-Unterstützung oder einen DIP-Schalter möglich. Das Modul kann im Ethernet-Daisy-Chain-Modus mit Fehlerumgehung verbunden werden, um die Kontinuität der Ethernet-Verbindung auch bei Ausfall eines Moduls zu gewährleisten. Die Konfiguration wird durch Software wie softPLC CODESYS und die TiA Portal/Simatic Step7-Designumgebung erleichtert. Technische Daten: - Stromversorgung: 10..40 Vdc; 19..28 Vac - Maximaler Verbrauch: 5.6 W - Maximale Isolation: 1.5 kVac - Statusanzeigen: Stromversorgung, Ein-/Ausgangsstatus, STS (IP-Adresse / DHCP), Ethernet TRF / LNK (Transitpakete / Ethernet-Verbindung) - Schutzgrad: IP20 - Betriebstemperatur: -25..+65°C - Abmessungen (BxHxT): 106 x 90 x 32 mm - Gewicht: 170 g - Gehäuse: Pc/ABS-Material selbstverlöschend UL94-V0, schwarz - Anschlüsse: 3.5mm Pitch-Terminals und doppelter RJ45-Anschluss - Montage: Auf DIN EN 60715-Schiene, Wand- / Paneelmontage - Programmierung: Integrierter Webserver, DIP-Schalter - Besondere Merkmale: Doppelte Ethernet-Daisy-Chain-Verbindung, LAN-Fehlerumgehung (die aktive Verbindung zwischen den beiden Ethernet-Ports des Geräts im Falle eines Stromausfalls) - Schnittstellen: 2 Ethernet-Ports (mit LAN-Fehlerumgehungsfunktion) 100 baseT auf RJ45 - 100 Mbps (TCP-IP) - Protokolle: Profinet IO - Kabel für Ethernet-Kommunikation zwischen Geräten: CAT5 oder CAT5e ungeschirmt - ModBUS-Kommunikation: Bis zu 64 Knoten ohne Repeater und maximale Geschwindigkeit von 115 kbps ANALOGAUSGANGSKANÄLE - Anzahl der Kanäle: 4 Analog - Typ und Bereich: Spannung (±10 V) oder Strom (0..20 mA) DIGITALE EIN-/AUSGANGSKANÄLE - Anzahl der Kanäle: 8 Digitale Ein-/Ausgänge - Typ und Bereich: Eingänge = Spannung: EIN-Schwelle: > 11 V; AUS-Schwelle: < 4 V; Vmax: 24 V; Impedanz: 9 kΩ Ausgänge = MOSFET, PNP; max. Spannung/Strom: 0.2 A ; 12..24 V - Aktualisierungszeiten pro Kanal: 4 ms STANDARD - Zertifizierungen: CE - Normen: EN61000-6-4, EN61000-6-2, EN61010-1 Hauptmerkmale / Technische Spezifikationen: - Profinet IO-Modul mit 4 universellen Analogausgängen und 8 digitalen Ein-/Ausgangskanälen - Flexible Verkabelung und hohe I/O-Dichte - Ethernet-Daisy-Chain mit Fehlerumgehung - Konfiguration über Webserver (HTML5) oder DIP-Schalter - Unterstützt softPLC CODESYS und TiA Portal/Simatic Step7 - Stromversorgung: 10..40 Vdc; 19..28 Vac - Maximaler Verbrauch: 5.6 W - Betriebstemperatur: -25..+65°C - Schutzgrad: IP20 - Abmessungen: 106 x 90 x 32 mm - Gewicht: 170 g - Gehäuse: Pc/ABS UL94-V0, schwarz - Montage: DIN-Schiene, Wand oder Paneel - 4 Analogausgänge (±10 V oder 0..20 mA) - 8 digitale I/O (individuell konfigurierbar) - CE-zertifiziert, EN61000-6-4, EN61000-6-2, EN61010-1
