Durchflussrechner für Flüssigkeiten und Gase Z-FLOWCOMPUTER

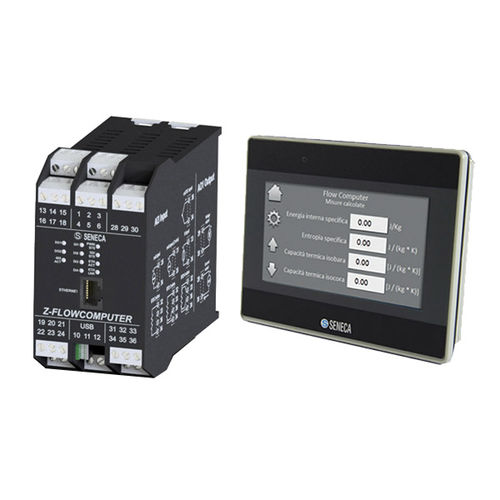

Z-FLOWCOMPUTER, geliefert mit einem 4,3" Touchscreen HMI, ist ein Durchflussrechner für Wasser-, Dampf- und Gasanwendungen. Das Gerät ist mit 4 digitalen PNP/NPN-Eingängen, 2 analogen Spannungs-/Stromeingängen, 1 universellen Analogeingang, 2 digitalen Relaisausgängen und 1 analogen Spannungs-/Stromausgang ausgestattet. Die Vielseitigkeit dieses Reglers, die durch verschiedene Standards von Eingangssignalen gewährleistet wird, ermöglicht den Einsatz in Anwendungen wie korrigierter Durchfluss oder Energieeffizienzberechnung für die Ausstellung von weißen Zertifikaten. Der Kompressibilitätsfaktor für Wasser- und Dampfanwendungen wird gemäß der internationalen Norm IAPWS IF-97 berechnet, während die Durchflusssummierung und -kompensation für ERD- und REALGAS gemäß den Berechnungsnormen SGERG88 ISO 12213-3, AGA8 GROSS, AGA8 92-DC ISO 12213-2, RK und RKS Algorithmen berechnet werden. Leistungsaufnahme - Max. 5 W (7,2 W Anzeige) Isolierung - 1.500 Vac LEd Statusanzeigen - Stromversorgung, serielle Kommunikation, Link und Ethernet, SD-Kartennutzung, Digitale Eingänge Schutzart - IP20 Betriebstemperatur - -10..+50 °C Abmessungen BxHxT - 52,5 x 100 x 112 mm Anschlüsse - Abnehmbare Klemmenleiste, max. Drahtstärke 2,5 mm2 Einbau - 35 mm DIN-Schienenführung (IEC EN 60715) Ethernet-Anschluss - Nr. 1 100Tx auf RJ45-Frontanschluss Serieller Anschluss - Nr. 1 RS232 / 485 kommutabler serieller Anschluss, Baudrate max 115k auf Klemmen USB-Anschluss - Nr. 1 USB auf seitlichem Anschluss Unterstützte Protokolle - ModBUS TCP-IP Server Eingangskanäle - nr. 1 digitale Eingänge PNP, NPN (max. Eingangsspannung 30Vdc) nr. 2 Analogeingang 0 - 20 mA / 0 - 30 Vdc nr. 1 Universaleingang V / mA / RTD / TC Ausgangskanäle - nr. 2 SPDT-Relaisausgänge, max 2A 250 Vac nr. 1 Analogausgang V - mA @14 bit
