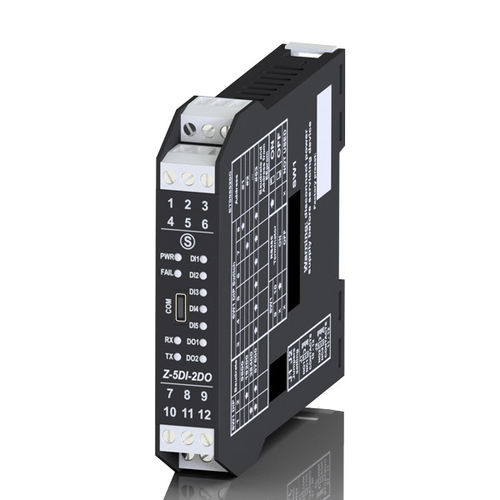

Z-5DI-2DO ist ein gemischtes digitales Modul mit einem Micro-USB-Frontprogrammieranschluss, 5 digitalen Eingängen (Redd, Proximity, PNP, NPN, Kontakt), die über die Software ausgewählt werden können, nr.5 Zählern @ 32bit mit maximaler Frequenz 5 kHz und vorwärts oder rückwärts einstellbar, nr.2 SPST-Relaisausgängen 2 A 250 Vac NO / NC Typ wählbar über Jumper. Alle Zählwerke werden in einem nichtflüchtigen Speicher (FeRAM) gespeichert. Für jeden Eingang bietet das Modul die Messung von Periode, Frequenz, TON und TOFF.
Das Modul verfügt über eine Isolierung von 1.500 Vac zwischen dem Eingang und den übrigen Niederspannungskreisen und 3.000 Vac zwischen den Ausgängen und den übrigen Niederspannungskreisen. Das Gerät zeichnet sich durch seinen weiten Betriebstemperaturbereich (-20 ... + 65° C) und seine Konfigurationsflexibilität aus.
Das Z-5DI-2DO unterstützt die serielle RS485-Kommunikation mit Modbus RTU-Protokoll, bis zu 64 Knoten ohne Repeater mit bis zu 115 kbps. Die Verdrahtung der Stromversorgung und die serielle Verbindung werden durch einen Bus erleichtert, der in der IEC EN 60715 Führung untergebracht werden kann.
Speisung: - 10..40 Vdc, 19..28 Vac
Isolierung: - 1,5 kVac (Eingang/andere Stromkreise), 3,75 kVac (Ausgang/andere Stromkreise)
Eingang: - 5-CH Reed, Näherungsschalter, pnp, npn, Kontakt usw.
Ausgang: - 2-CH Relais 5 A, 250 Vac
Betriebsart: - E/A-Slave, zeitbasierte Steuerlogik
Protokoll: - ModBUS RTU-Slave
---
