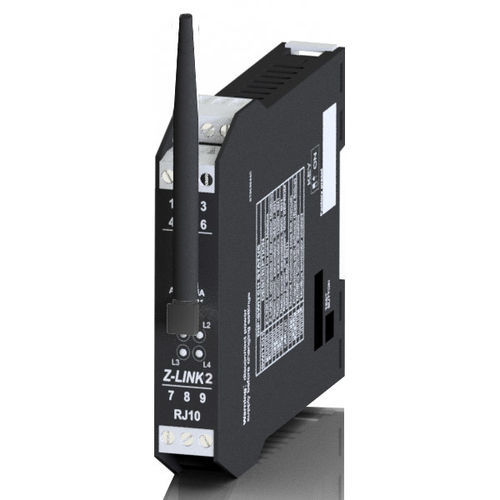

UHF-Funkmodul Z-LINK2-LO

LoRa

Produktbeschreibung: Z-LINK2 ist ein 869 MHz Funkgerät, das für die transparente Funkfernsteuerung von Kommunikationssystemen entwickelt wurde, die mit dem ModBUS RTU-Protokoll arbeiten und die physikalische Schicht der LoRa (Long Range) Übertragungstechnologie nutzen. Z-LINK2 ermöglicht die Kommunikation zwischen Z-PC-Serie I/O-Modulen und ModBUS-Geräten auf Basis eines UHF-Funkmodems. Es zeichnet sich durch eine einfache Verkabelung der Stromversorgung und des seriellen Busses über den CEI EN 60715 Omega-Schienenbus aus. Das Modul ist einfach über DIP-Schalter oder EASY SETUP PC-Software konfigurierbar. Es verfügt außerdem über 2 serielle Anschlüsse (1 RS232, 1 RS485) und ein Isolationsniveau von 1.500 V zwischen Kommunikation und Stromversorgung. Konform mit ETSI-Standards und dem AES 128-Bit-Datenverschlüsselungsprotokoll kann Z-LINK2 in den Modi Bridge, Repeater und Remote-I/O mit Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Verbindungen arbeiten. Die LoRa-Technologie ermöglicht es dem Funkmodem, eine hohe Abdeckung (bis zu 1 km mit einer externen Antenne), 25 mW Sendeleistung, erhöhte Störfestigkeit und hohe Empfindlichkeit zu erreichen. Hinweis: Die A-GSM-MG-Antenne ist kein obligatorisches Zubehör, wird jedoch für eine bessere Signalqualität dringend empfohlen. Das Produkt ist nicht mit Funkmodems früherer Generationen kompatibel. Technische Daten: - Stromversorgung: 10..40 Vdc; 19..28 Vac - LED-Statusanzeigen: Stromversorgung, Datenübertragung über Bus, Datenübertragung über Funk, Installationstest - Isolation: 1.500 Vac - Hot Swapping: Ja - Betriebsband: G3, Anhang 1, h1.7 ERC 70-03 (Mittelband 869.525MHz) - Modulation: LoRa® (CSS-Modulation - Chirp Spread Spectrum) - Verschlüsselung: AES 128 Bit - Schnittstellen: N°1 RS232, N° 1 RS485 - Protokoll: ModBUS RTU, LoRa (Z-LINK2-LO, physikalische Schicht) - Ausgangsleistung (Sender): 25 mW - Empfänger (Typ): KLASSE 2 - Anschlüsse: Abnehmbare 3-Wege-Schraubklemmen, 5mm Raster - Rückseitiger IDC10-Anschluss für DIN-Schiene 46277 - Frontseitiger Standard-SMA-Antennenanschluss - Frontseitiger Micro USB - Betriebsmodi: Bridge, Remote IO, IO Repeater - Programmierung: EASY SETUP, DIP-Schalter - Abdeckung: Bis zu 1.000 m im freien Feld - Abmessungen: 17,5 x 100 x 112 mm - Betriebstemperatur: -20..+65°C - Gewicht: 110 g - Gehäuse: PA6, Farbe schwarz - Montage: 35mm DIN-Schiene IEC EN60715 in aufrechter Position Versand- und Exportinformationen: - PRODUKTCODE: Z-LINK2-LO - BRUTTOGEWICHT (kg): 0,16 - HERKUNFT: IT - CN (Kombinierte Nomenklatur): 85176200 - ECCN: 5A991 Hauptmerkmale / Technische Spezifikationen: - 869 MHz LoRa Funkmodem - RS232 und RS485 Schnittstellen - Unterstützt ModBUS RTU-Protokoll - LoRa (Long Range) Übertragungstechnologie - Einfache Verkabelung über den CEI EN 60715 Omega-Schienenbus - Konfigurierbar über DIP-Schalter oder EASY SETUP PC-Software - Isolation: 1.500 V zwischen Kommunikation und Stromversorgung - ETSI-konform, AES 128 Bit Verschlüsselung - Bridge-, Repeater- und Remote-I/O-Modi - Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Verbindungen - Abdeckung bis zu 1 km (mit externer Antenne) - Sendeleistung: 25 mW - Hohe Störfestigkeit und Empfindlichkeit - Abmessungen: 17,5 x 100 x 112 mm - Betriebstemperatur: -20..+65°C - Gewicht: 110 g - Montage auf DIN-Schiene
