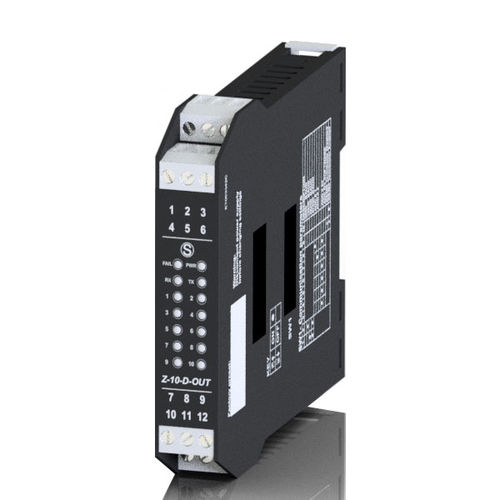

Digitales Ausgangsmodul Z-10-D-OUT

ModbusModbus RTURS485

Der Z-10-D-OUT dient zur Ansteuerung von N.10 MOSFETS aus allen Steuerungssystemen, die mit dem Übertragungsprotokoll MODBUS RTU über die serielle Schnittstelle RS485 kommunizieren können. Die maximale Last des digitalen Ausgangs beträgt 0,5 A (induktiv) und 0,5 A (ohmsch) bei einer maximalen Ein- und Ausschaltfrequenz von 2 Zyklen/Sekunde. Das Modul ist ModBUS-Slave und kann mit jedem ModBUS-Master-Gerät gekoppelt werden. Eine galvanische 3-Wege-Isolierung zwischen Stromversorgung // Ausgang // RS485-Schaltkreisen gewährleistet die Integrität Ihrer Daten. Spannungsversorgung: - 10..40 Vdc / 19..28 Vac Ausgänge: - 10-CH optoisolierte Kanäle, Mosfet-Halbleiter Schutz der Ausgänge: - Vor Kurzschluss und Überspannung mit 6..40 Vdc Bereich Diagnose: - Kanalstatus, programmierbar Serielle Kommunikation: - RS485 MosBUS RTU Abmessungen: - 17,5 x 112 x 100 mm Montage: - 35 mm symmetrische DIN-Schiene 46277
