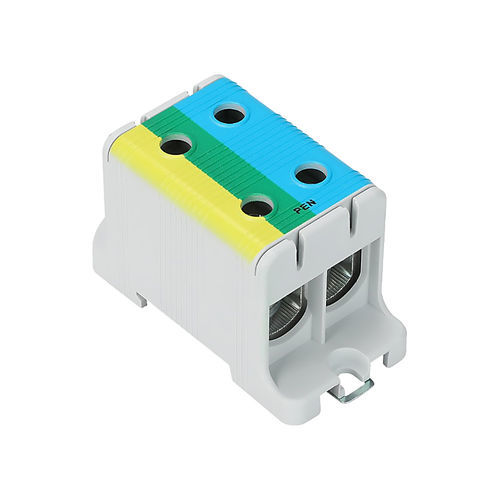

Klemmenblock auf DIN-Schiene DTB-2E95PEN

EinbauSchraubanschlussKupfer

Übersicht
PEN-Klemmblock DTB-2E95PEN für Kupfer- und Aluminiumleiter, der Neutralleiter (N) und Schutzleiter (PE) an einem Punkt zusammenführt. Nimmt Leiter von 16 bis 95 mm² auf und ist mit 245 A für Kupfer bzw. 220 A für Aluminium bewertet. Entwickelt für modulare Verteilerschränke und Industriegehäuse.

Elektrische Eigenschaften

• Bemessungsstrom: 245 A (Kupfer) / 220 A (Aluminium)
• Anschluss: Kupfer- (Cu) oder Aluminiumleiter (Al)
• Konfiguration: 2-polig für PEN-Leiter (kombiniertes N und PE)
• Querschnittsbereich: 16 bis 95 mm² (Anzugsmoment H5, 20 Nm)
• Nennspannung: 1000 V AC / 1500 V DC
• Leitfähiges Fett: beigelegt zur Optimierung des Kontakts
• Norm: EN 60947-7-1 konform

Physikalische Eigenschaften

• Gehäuse: PA66 selbstverlöschend V0, abnehmbarer Deckel
• Leiterkörper: verzinntes Aluminium
• Montage: Hutschiene (DIN) oder Aufputzmontage
• Anzahl Pole: 2 (PEN)
• Ausgänge pro Pol: 2
• Schutzart: IP20

Verpackung

• Verkaufseinheit: Stück
• Box: 4 Stück
• Karton: 96 Stück

Funktionen
Der DTB-2E95PEN-Klemmblock ist dafür ausgelegt, den PEN-Leiter zu zentralisieren und Neutralleiter (N) sowie Schutzleiter (PE) an einem Punkt zu verbinden. Er gewährleistet eine zuverlässige Energieverteilung, elektrische Kontinuität und unterstützt den Schutz metallischer Teile.

PEN-Leiter
In einem TN-C-System ersetzt der PEN-Leiter einen separaten Schutzleiter (PE) und den zugehörigen Pol. Dies vereinfacht die Installation, reduziert Materialkosten und den Platzbedarf im Schaltschrank, während die Funktionen von Neutralleiter und Schutz erhalten bleiben. Gemäß geltender Vorschriften muss der PEN-Leiter einen Mindestquerschnitt einhalten und darf nicht unterbrochen werden.

Anwendungen
Ideal für industrielle und gewerbliche Installationen: modulare Verteilerschränke, Industriegehäuse und Gebäudetechnik.

Technische Daten

• Bemessungsstrom: 245 A (Cu) / 220 A (Al)
• Querschnittsbereich: 16 bis 95 mm² (Anzugsmoment H5, 20 Nm)
• Nennspannung: 1000 V AC / 1500 V DC
• Materialien: Gehäuse PA66 V0, Leiterkörper verzinntes Aluminium
• Montage: Hutschiene DIN oder Aufputzmontage
• Anzahl Pole: 2 (PEN)
• Ausgänge pro Pol: 2
• Schutzart: IP20
• Norm: EN 60947-7-1
• Leitfähiges Fett: beigefügt
• Verpackung: Stück / Box 4 Stk. / Karton 96 Stk.
