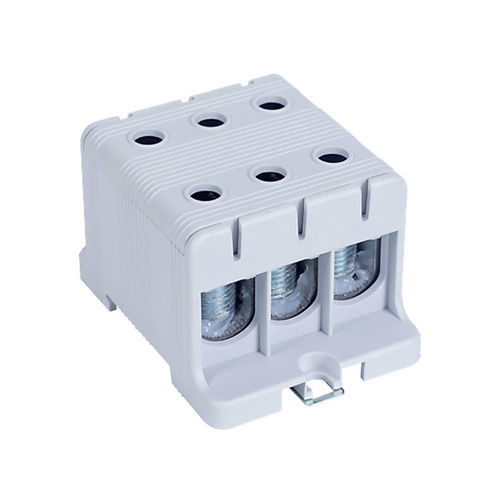

Einbau-Klemmenblock DTB-3E95

auf DIN-SchieneSchraubanschlussHochstrom

Beschreibung
1-poliger Klemmenblock für 6 Leiter (220–245 A). Dieser Klemmenblock ermöglicht den Anschluss von Leitern mit großem Querschnitt (Kupfer oder Aluminium) bis 95 mm² und die Verteilung der Stromversorgung auf mehrere Abgänge. Die 6-Anschluss-Konfiguration zentralisiert die Verteilung an einem Punkt, vereinfacht die Verdrahtung und erhöht die Zuverlässigkeit der Anlage.

Funktionen und Anwendungen
Der 1-polige 6-Leiter-Klemmenblock unterstützt Leiter bis 95 mm² und sorgt für eine zuverlässige Stromverteilung auf mehrere Abgänge. Die 6-Anschluss-Anordnung reduziert Zwischenverbindungen und verbessert die Gesamtsystemzuverlässigkeit.

Empfohlene Anwendungen: Energieverteilerschränke, Mehrfachabgangsverteilung in Industrie- und Gewerbeumgebungen, Vereinfachung der Verdrahtung und Platzoptimierung.

Montage- und Anwendungshinweise

• Kabelwahl: 16 bis 95 mm², Kupfer oder Aluminium.
• Aderendhülsen: empfohlen für feindrähtige Leiter zur Gewährleistung eines gleichmäßigen Kontakts.
• Anzugsdrehmoment: das dem Leiterquerschnitt entsprechende Drehmoment anwenden, um eine zuverlässige Verbindung sicherzustellen (siehe empfohlenes Anzugsdrehmoment).
• Montage: auf Hutschiene oder Aufputzmontage je nach Schrankaufbau befestigen.
• Kabelmanagement: das Bündeln der Abgänge an diesem Block zentralisiert die Verteilung und erleichtert spätere Eingriffe.
• Schaltkreiskennzeichnung: Abgänge eindeutig kennzeichnen, um Betrieb und Wartung zu erleichtern.
• Wartung: regelmäßig Anzug und Sauberkeit der Kontakte prüfen.

Technische Daten / Spezifikationen

• Maximalstrom: 245 A (Cu) / 220 A (Al)
• Anschluss: Kupfer (Cu) oder Aluminium (Al)
• Leiterquerschnittsbereich: 16 bis 95 mm²
• Anzugsdrehmoment pro Leiter: 20 Nm (für 16 bis 95 mm²)
• Nennspannung: 1000 V AC / 1500 V DC
• Leitfähiges Fett: inklusive zur Optimierung des Kontakts
• Norm: konform mit EN60947-7-1
• Gehäuse: PA66 selbstverlöschend V0, abnehmbarer Deckel
• Leiterkörper: verzinntes Aluminium
• Montage: Hutschiene oder Aufputz
• Anzahl Pole: 1
• Anzahl Leitungen: 6 pro Block
• Schutzart: IP20
• Verpackung: Einzelverkauf; Box: 3 Stk.; Karton: 72 Stk.
