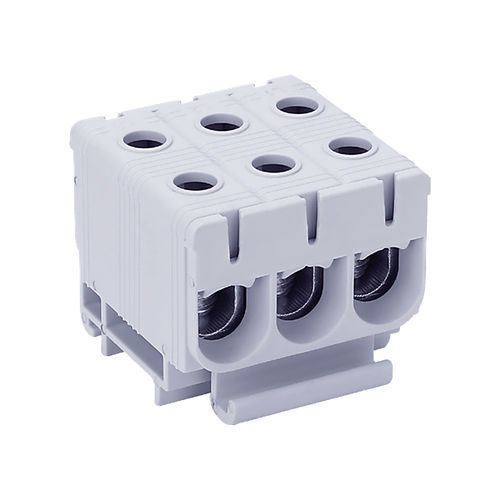

Klemmenblock auf DIN-Schiene DTB-X3E50

EinbauSchraubanschlussdreiphasig

Präsentation
Dreipoliger Dreiphasen-Klemmenblock zur Verteilung in elektrischen Schaltkästen. Zentralisiert und verteilt die Leistung auf L1 / L2 / L3 mit 2 Abgängen pro Pol, reduziert Zwischenverbindungen und vereinfacht die Verdrahtung und Wartung.

Elektrische Eigenschaften

• Maximalstrom: 160 A (Cu) / 145 A (Al)
• Anschluss: Kupfer (Cu) oder Aluminium (Al)
• Konfiguration: Dreiphasig, 3-polig (L1 / L2 / L3)
• Leiterbereich: 2,5 bis 4 mm² (Anzugsmoment 4 Nm); 6 bis 50 mm² (Anzugsmoment 12 Nm)
• Nennspannung: 1000 V AC / 1500 V DC
• Leitfähiges Fett: enthalten für optimalen Kontakt
• Norm: konform mit EN60947-7-1

Physikalische Eigenschaften

• Gehäuse: PA66 V0 selbstverlöschend, abnehmbarer Deckel
• Leiterkörper: verzinntes Aluminium
• Montage: DIN-Schiene oder Aufputzmontage
• Anzahl Pole: 3 (Eingänge L1 / L2 / L3)
• Abgänge pro Pol: 2
• Schutzart: IP20

Funktionen

• Zentralisiert und verteilt dreiphasige Leistung bis 50 mm².
• 3-polige Konfiguration mit Doppelabgang pro Pol zur Verteilung auf mehrere Abgänge.
• Verbessert die Übersichtlichkeit der Verdrahtung und die Zuverlässigkeit der Installation.

Anwendungen

• Dreiphasen-Verteilerplatten
• Industrieschaltschränke
• Gewerbliche Anlagen, die eine kontinuierliche und ausgewogene Dreiphasenversorgung benötigen

Anwendungshinweise

• Kabelführung: Leiterquerschnitt 2,5 bis 50 mm², Kupfer oder Aluminium
• Aderendhülsen: empfohlen für flexible Leiter, um gleichmäßigen Kontakt zu gewährleisten
• Anzugsdrehmoment: empfohlenes Drehmoment je nach Querschnitt beachten (4 Nm für 2,5–4 mm²; 12 Nm für 6–50 mm²)
• Montage: auf DIN-Schiene oder aufputz montieren entsprechend dem Schrankaufbau
• Organisation: Leiter korrekt auf die drei Pole verteilen für optimale Ausgewogenheit
• Kennzeichnung: L1, L2 und L3 eindeutig kennzeichnen zur Erleichterung von Betrieb und Wartung
• Wartung: regelmäßig Anzug und Kontakte auf Sauberkeit prüfen

Verpackung

• Einzeln verkauft
• Box: 8 Stück
• Karton: 176 Stück

Technische Daten

• Produktreferenz: DTB-X3E50
• Strom: 160 A (Cu) / 145 A (Al)
• Akzeptierte Querschnitte: 2,5 bis 50 mm²
• Anzugsmomente: 4 Nm (2,5–4 mm²); 12 Nm (6–50 mm²)
• Nennspannung: 1000 V AC / 1500 V DC
• Materialien: Gehäuse PA66 V0, Leiterkörper verzinntes Aluminium
• Montage: DIN-Schiene oder Aufputzmontage
• Schutzgrad: IP20
• Norm: EN60947-7-1
