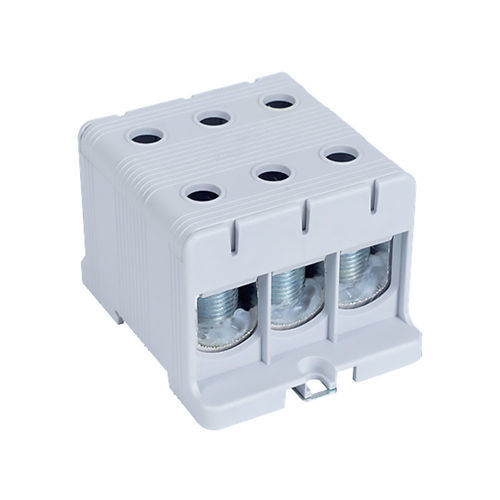

Einbau-Klemmenblock DTB-3E150

auf DIN-SchieneSchraubanschlusseinpolig

Beschreibung
1-poliger Anschlussblock für 6 Kabel, ausgelegt für den Anschluss und die Verteilung von Leitern großer Querschnitte bis 150 mm². Die 6-Ausgänge-Konfiguration ermöglicht die Zentralisierung mehrerer Stromkreise und vereinfacht die Organisation und Wartung von Schaltschränken.

Elektrische Eigenschaften

• Maximalstrom : 320 A (Kupfer) / 290 A (Aluminium)
• Anschluss : kompatibel mit Kupfer (Cu) und Aluminium (Al)
• Querschnittsbereich : primär 35 bis 150 mm²
  • 35 bis 95 mm² : Anzugsmoment 20 Nm
  • 120 bis 150 mm² : Anzugsmoment 30 Nm
• Nennspannung : 1000 V AC / 1500 V DC
• Leitfett : inklusive für optimalen Kontakt
• Norm : konform EN60947-7-1

Physikalische Eigenschaften

• Gehäuse : PA66 selbstverlöschend V0, abnehmbarer Deckel
• Leiterkörper : verzinntes Aluminium
• Montage : Hutschiene (DIN) oder Aufputz
• Anzahl Pole : 1
• Anzahl Kabel : 6 pro Block
• Schutzart : IP20

Verpackung

• Einzeln verkauft
• Box : 2 Stück
• Karton : 56 Stück

Funktionen

• Ermöglicht den Anschluss und die Verteilung von Leitern großer Querschnitte bis 150 mm².
• 6-Ausgänge-Konfiguration zur Zentralisierung mehrerer Abgänge von einer Hauptleitung, reduziert die Anzahl Zwischenklemmen.
• Optimiert die Kabelorganisation und erleichtert Wartungsarbeiten in Schaltschränken und Hauptverteilungen (TGBT).

Anwendungen

• Industrielle und tertiäre Anlagen
• TGBT-Schaltschränke und Leistungsaufteilungen
• Situationen mit Platzbedarf, übersichtlicher Verkabelung und zuverlässiger Verteilung

Gebrauchshinweise

• Kabelauswahl : primärer Querschnitt 35 bis 150 mm², Kupfer oder Aluminium
• Aderendhülsen : empfohlen für flexible Leiter, um gleichmäßigen Kontakt sicherzustellen
• Anzug : die angegebenen Drehmomente (20–30 Nm) je nach Querschnitt einhalten
• Montage : auf Hutschiene oder Aufputz je nach Aufbau des Schrankes befestigen
• Kabelorganisation : Verteilung zentralisieren, um Eingriffe zu vereinfachen
• Kennzeichnung : Ausgänge deutlich kennzeichnen, um Betrieb und Wartung zu erleichtern
• Wartung : regelmäßig Anzugszustand und Sauberkeit der Kontakte prüfen

Technische Daten

• Maximalstrom : 320 A (Cu) / 290 A (Al)
• Querschnittsbereich : 35 bis 150 mm²
• Nennspannung : 1000 V AC / 1500 V DC
• Materialien : Gehäuse PA66 V0, Leiterkörper verzinntes Aluminium
• Anzahl Pole : 1
• Anzahl Kabel : 6 pro Block
• Schutzart : IP20
• Norm : EN60947-7-1
