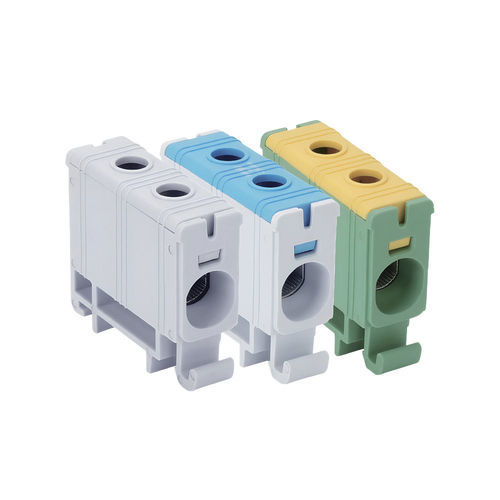

Einbau-Klemmenblock DTB-1E35 series

auf DIN-SchieneSchraubanschlussHochstrom

Übersicht
1-poliger Klemmenblock DTB-1E35, 2 Leiter, entwickelt für die sichere Verbindung von zwei Kupfer- oder Aluminiumleitern von 2,5 bis 35 mm². Bemessungsstrom: 135 A (Cu) / 120 A (Al). Leiterkörper aus verzinntem Aluminium und leitfähiges Fett beigefügt zur Optimierung des Kontakts.

Funktion
Der Leistungs-Klemmenblock ermöglicht die zuverlässige Verbindung von zwei Leitern (Cu/Al) in stromstarken Leistungskreisen. Gewährleistet elektrische Kontinuität und mechanischen Halt, geeignet für Industrie- und Gebäudeverteilungen.

Anwendungen
Ideal für Industrie- und Gebäudeverteilungen, Einspeiseverbindungen, Verteilklemmen oder elektrische Ausrüstungen, die eine kompakte und sichere Installation erfordern.

Elektrische Merkmale

• Maximaler Strom: 135 A (Cu) / 120 A (Al)
• Anschluss: Kupfer (Cu) oder Aluminium (Al)
• Querschnittsbereich: 2,5–35 mm²
• Schraubverbindung: Innensechskantschraube
• Anzugsdrehmoment: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²)
• Nennspannung: 1000 V AC / 1500 V DC
• Leitfähiges Fett: beigelegt zur Kontaktoptimierung
• Norm: Entspricht EN60947-7-1

Mechanische Merkmale

• Gehäuse: PA66 V0 selbstverlöschend, abnehmbarer Deckel, erhältlich in 3 Farbvarianten zur funktionalen Kennzeichnung (hellgrau; hellgrau/blau; grün/gelb)
• Leiterkörper: verzinntes Aluminium
• Montage: Tragschiene (DIN-Schiene) oder Aufputzmontage
• Anzahl Pole: 1
• Anzahl Leiter: 2 je Block
• Schutzart: IP20

Verpackung

• Einzeln verkauft
• Box: 20 Stück
• Kartons: 660 Stück

Anwendungshinweise

• Kabelwahl: Verwenden Sie Leiter von 2,5 bis 35 mm², Kupfer oder Aluminium
• Aderendhülsen: Erforderlich bei flexiblen Leitern zur Gewährleistung einer zuverlässigen Verbindung
• Anziehen: Beachten Sie die empfohlenen Drehmomente je nach Querschnitt (3 bis 6 Nm)
• Montage: Auf Tragschiene (DIN) oder Aufputz befestigen, je nach Bedarf
• Kennzeichnung: Verwenden Sie die Gehäusefarben zur Identifikation von Phase, Neutralleiter und Schutzleiter
• Wartung: Regelmäßig Schraubverbindungen und Kontaktflächen prüfen

Varianten und Bestellcodes
Überschrift: Bestellcode | Primärstrom | Leiterbereich | Farbe | Verfügbarkeit
DTB-1E35 | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Hellgrau | auf Lager
DTB-1E35B | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Hellgrau / Blau | auf Lager
DTB-1E35D | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Grün / Gelb | auf Lager

Dokumente
Produktblatt und technische Dokumentation verfügbar (Datenblatt Serie Klemmenblöcke).

Technische Daten

• Modellbezeichnung: DTB-1E35
• Maximaler Strom: 135 A (Cu) / 120 A (Al)
• Akzeptierter Leiterquerschnitt: 2,5–35 mm²
• Anschlusstyp: Kupfer oder Aluminium
• Schraubverbindung: Innensechskant (Drehmomente: 3 Nm für 2,5–16 mm²; 6 Nm für 25–35 mm²)
• Nennspannung: 1000 V AC / 1500 V DC
• Leiterkörper: verzinntes Aluminium
• Gehäuse: PA66 V0, abnehmbarer Deckel, Farbkodierung (hellgrau, hellgrau/blau, grün/gelb)
• Montage: DIN-Schiene oder Aufputz
• Anzahl Pole: 1
• Anzahl Leiter: 2 je Block
• Schutzart: IP20
• Norm: EN60947-7-1
• Leitfähiges Fett: beigelegt
• Verpackung: Box 20 Stk., Karton 660 Stk.
