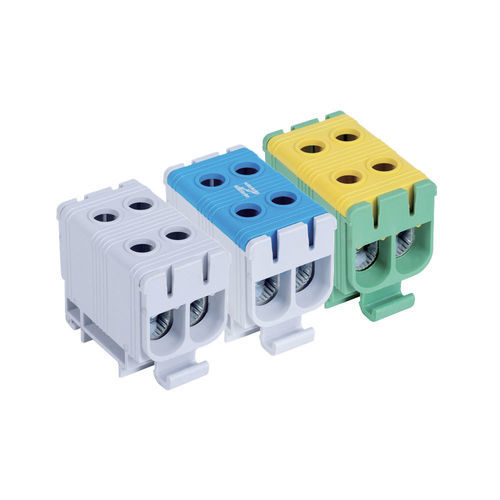

Klemmenblock auf DIN-Schiene DTB-2E50x series

EinbauSchraubanschlussLeistung

Beschreibung
1-polige Verbindungsklemme DTB-2E50 zum Anschluss von Kupfer- und Aluminiumleitern bis 50 mm². Erhöhte Strombelastbarkeit zur zuverlässigen Verteilung von Mittelstromkreisen in Verteilerkästen und Industrieanlagen.

Eigenschaften

• Elektrisch:
  • Maximalstrom: 160 A (Kupfer) / 145 A (Aluminium)
  • Anschluss: Kupfer (Cu) oder Aluminium (Al)
  • Querschnittsbereich: Kupfer 2,5–50 mm²; Aluminium 6–50 mm²
  • Anzugsdrehmoment nach Leiterquerschnitt: 2,5–4 mm² → 4 Nm; 6–50 mm² → 12 Nm
  • Nennspannung: 1000 V AC / 1500 V DC
  • Leitfett: enthalten zur Optimierung des Kontakts
  • Norm: konform mit EN60947-7-1
• Mechanisch:
  • Gehäuse: PA66 selbstverlöschend V0, abnehmbarer Deckel
  • Farbkodierung: hellgrau (Phase/allgemein), hellgrau/blau (Neutralleiter N), grün/gelb (Schutzleiter PE)
  • Leiterkern: verzinntes Aluminium
  • Montage: DIN-Schiene oder Aufputzmontage
  • Anzahl Pole: 1
  • Anzahl Leiter: 4 pro Block
  • Schutzart: IP20
• Verpackung:
  • Einzeln verkauft
  • Box: 14 Stück
  • Karton: 308 Stück

Funktionen und Anwendungen

• Funktion: Verbindet mehrere Stromkreise an einem Punkt und gewährleistet mechanischen Halt sowie optimale Leitfähigkeit zwischen Kupfer und Aluminium.
• Anwendungen: Zwischenverteilerschränke, Industrie- und Gewerbeanlagen, die eine zuverlässige Verteilung von Mittelstromkreisen benötigen.
• Anwendungshinweise: Querschnittsbereiche für Kupfer und Aluminium beachten, Aderendhülsen bei flexiblen Leitern verwenden, angegebenes Anzugsdrehmoment einhalten, auf DIN-Schiene oder aufputz montieren und Farbcodierung zur Identifikation nutzen. Regelmäßig Anzug prüfen und Kontakte sauber halten.

Varianten und Bestellcodes
Bestellcode | Primärstrom | Kabelquerschnitt | Farbe | Lagerbestand
DTB-2E50 | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Hellgrau | instock
DTB-2E50B | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Hellgrau / Blau | instock
DTB-2E50D | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Grün / Gelb | instock

Verfügbare Dokumente
Programmdatenblatt für Verbindungsklemmen (technisches Dokument, PDF) verfügbar im Produkt-Downloadbereich.

Technische Merkmale / Spezifikationen

• Strom: 160 A (Cu) / 145 A (Al)
• Kompatible Anschlüsse: Kupfer 2,5–50 mm²; Aluminium 6–50 mm²
• Anzugsdrehmoment: 2,5–4 mm² = 4 Nm; 6–50 mm² = 12 Nm
• Nennspannung: 1000 V AC / 1500 V DC
• Materialien: Gehäuse PA66 V0; Leiterkern verzinntes Aluminium
• Montage: DIN-Schiene oder Aufputz
• Anzahl Pole: 1; Anzahl Leiter: 4
• Schutzart: IP20
• Norm: EN60947-7-1
