Klemmenblock auf DIN-Schiene DTB-2E95x series

EinbauSchraubanschlussisoliert

Zusammenfassung
1-poliger Klemmenblock für 4 Leiter, für Kupfer- oder Aluminiumleiter, Querschnitt 16 bis 95 mm². Nennströme: 245 A (Cu) / 220 A (Al). Entwickelt für Energieverteilung, konform mit EN60947-7-1.

Eigenschaften

• Elektrisch:
  • Maximaler Strom: 245 A (Cu) / 220 A (Al)
  • Anschluss: Kupfer (Cu) oder Aluminium (Al)
  • Querschnittsbereich: 16 bis 95 mm²
  • Anzugsmoment pro Leiter: 20 Nm (für 16 bis 95 mm²)
  • Nennspannung: 1000 V AC / 1500 V DC
  • Leitfähiges Fett: enthalten zur Optimierung des Kontakts
  • Norm: konform mit EN60947-7-1
• Physikalisch:

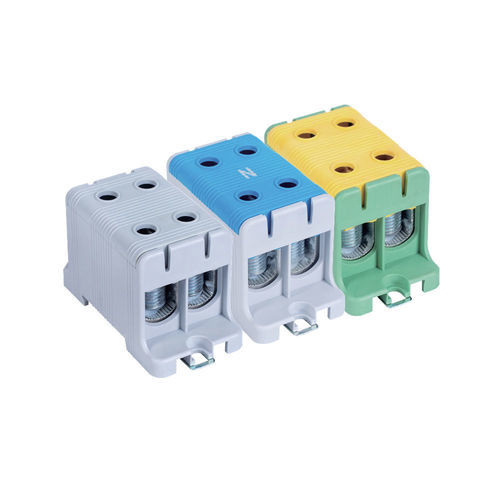

  • Gehäuse: PA66 V0 selbstverlöschend, abnehmbarer Deckel; erhältlich in 3 Farben zur funktionalen Kennzeichnung
    • Hellgrau: Phase / allgemeiner Gebrauch
    • Hellgrau und Blau: Neutralleiter (N)
    • Grün und Gelb: Schutzleiter (PE)
  • Leitender Körper: verzinntes Aluminium
  • Montage: Hutschiene (DIN) oder Aufputzmontage
  • Anzahl Pole: 1
  • Anzahl Leiter: 4 pro Block
  • Schutzart: IP20
• Verpackung:
  • Einzeln verkauft
  • Schachtel: 4 Stück
  • Karton: 96 Stück

Funktionen

• Funktion: Anschluss von Leitern mit großem Querschnitt (bis 95 mm²) zur Mehrfachabzweigung von einem Anschlussort, gewährleistet elektrische Kontinuität und mechanische Festigkeit bei hohen Strömen.
• Anwendungen: Energieverteilerschränke in Industrie- und Gewerbeumgebungen, Aufteilung mehrerer Abgänge von einer Hauptleitung.
• Anwendungshinweise:
  • Kabelführung: Querschnitte 16 bis 95 mm², Cu oder Al.
  • Aderendhülsen: empfohlen für flexible Leiter zur Sicherstellung eines gleichmäßigen Kontakts.
  • Anziehen: das passende Drehmoment für den Leiterquerschnitt anwenden (20 Nm angegeben für den Bereich 16-95 mm²).
  • Montage: auf Hutschiene oder auf Oberfläche montieren, je nach Schrankarchitektur.
  • Schaltungskennzeichnung: Gehäusefarben zur Identifikation von Phase, Neutral und Schutzleiter verwenden.
  • Wartung: regelmäßig Anzug und Sauberkeit der Kontakte prüfen.

Varianten und Bestellcodes
DTB-2E95 | Primärstrom | Kabelquerschnitt | Farbe | Lagerbestand
DTB-2E95 | Cu: 245A / Al: 220A | Cu/Al: 16 – 95 mm² | Hellgrau | instock
DTB-2E95B | Cu: 245A / Al: 220A | Cu/Al: 16 – 95 mm² | Hellgrau / Blau | instock
DTB-2E95D | Cu: 245A / Al: 220A | Cu/Al: 16 – 95 mm² | Grün und Gelb | instock

Eigenschaften / technische Daten

• Nennstrom: 245 A (Cu) / 220 A (Al)
• Akzeptierter Leiterquerschnitt: 16 – 95 mm²
• Nennspannung: 1000 V AC / 1500 V DC
• Anzugsmoment: 20 Nm
• Gehäusematerial: PA66 V0 (selbstverlöschend)
• Leitender Körper: verzinntes Aluminium
• Montage: Hutschiene oder Aufputz
• Schutzart: IP20
• Konformität: EN60947-7-1
