Klemmenblock auf DIN-Schiene DTB-1E150x series

EinbauSchraubanschlussLeistung

Präsentation
1-poliger 2-Leiter Anschlussblock für große Leiterquerschnitte (Kupfer oder Aluminium) von 35 bis 150 mm². Maximalstrom: 320 A (Cu) / 290 A (Al). Entspricht EN60947-7-1. Leitfähiges Fett zur Optimierung des Kontakts enthalten.

Elektrische Eigenschaften

• Maximalstrom: 320 A (Cu) / 290 A (Al)
• Kompatible Leiter: Kupfer (Cu) oder Aluminium (Al)
• Querschnittsbereich: 35–150 mm²
• Befestigung: Innensechskantschraube
• Anzugsdrehmoment:
  • 20 Nm (35–95 mm²)
  • 30 Nm (120–150 mm²)
• Nennspannung: 1000 V AC / 1500 V DC
• Leitfähiges Fett: enthalten
• Norm: entsprechend EN60947-7-1

Physische Eigenschaften

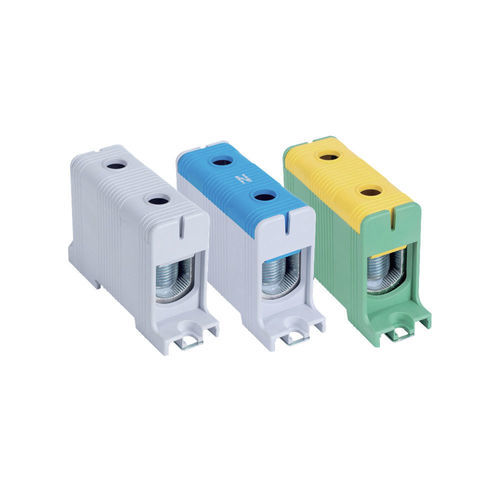

• Gehäuse: PA66 V0 selbstverlöschend, abnehmbarer Deckel, in 3 Farbvarianten zur funktionalen Kennzeichnung verfügbar (hellgrau; hellgrau und blau; grün und gelb)
• Leiterkörper: verzinntes Aluminium
• Montage: DIN-Hutschiene oder Aufputzmontage
• Anzahl Pole: 1
• Anzahl Kabel: 2 pro Block
• Schutzart: IP20

Verpackung

• Einzeln verkauft
• Box: 5 Stück
• Karton: 140 Stück

Funktionen
Block für den Anschluss von Leitern mit sehr großem Querschnitt, gewährleistet zuverlässigen elektrischen Kontakt zwischen Kupfer- und Aluminiumkabeln und hohe mechanische Festigkeit bei starken Belastungen.

Anwendungen

• Schwere Energieverteilungsanlagen (Hauptschaltanlagen)
• Industrielle Leistungsschränke
• Hauptzuleitungen, Hauptverbindungen und Hochstromverteilung

Anwendungshinweise

• Kabelwahl: 35–150 mm², Kupfer oder Aluminium
• Aderendhülsen: bei feindrähtigen Leitern erforderlich, um gleichmäßigen Kontakt zu gewährleisten
• Anziehen: 20–30 Nm je nach Leiterquerschnitt anwenden
• Montage: auf DIN-Schiene oder Aufputzmontage entsprechend Schrankarchitektur befestigen
• Kennzeichnung: Gehäusefarben zur Identifikation von Phase, Neutralleiter und Schutzleiter verwenden
• Wartung: Anzug und Sauberkeit der Kontakte regelmäßig prüfen

Varianten und Bestellcodes

• DTB-1E150 — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Farbe: Hellgrau — in stock
• DTB-1E150B — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Farbe: Hellgrau / Blau — in stock
• DTB-1E150D — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Farbe: Grün / Gelb — in stock

Technische Daten

• Maximalstrom: 320 A (Cu) / 290 A (Al)
• Leiterquerschnitt: 35–150 mm²
• Nennspannung: 1000 V AC / 1500 V DC
• Leiterkörper: verzinntes Aluminium
• Gehäuse: PA66 V0, abnehmbarer Deckel
• Befestigung: Innensechskantschraube, 20–30 Nm je nach Querschnitt
• Montage: DIN-Hutschiene oder Aufputzmontage
• Schutzart: IP20
