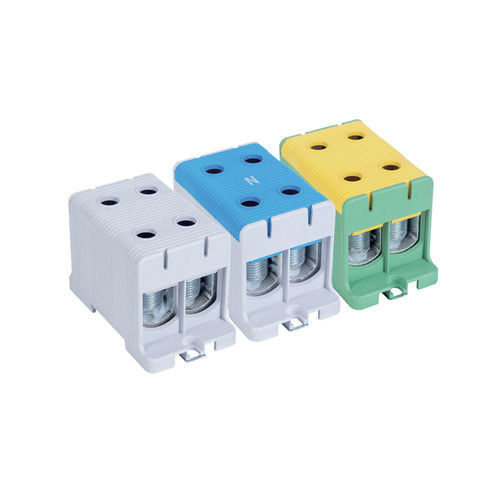

Einbau-Klemmenblock DTB-2E150x series

auf DIN-SchieneSchraubanschlussIEC

Beschreibung

• 1-poliger Klemmenblock mit 4 Leitern zum Anschluss von Leitern mit großer bis sehr großer Querschnittsfläche (35 bis 150 mm²). Entwickelt für die Hauptverteilung und die Aufteilung mehrerer Abgänge von einem Punkt aus, gewährleistet er elektrische Kontinuität und mechanische Festigkeit bei hohen Belastungen.

Elektrische Daten

• Maximalstrom: 320 A (Cu) / 290 A (Al)
• Anschluss: Kupfer (Cu) oder Aluminium (Al)
• Querschnittsbereich: 35 bis 150 mm²
• Anzugsmoment pro Leiter:
  • 35 bis 95 mm²: 20 Nm
  • 120 bis 150 mm²: 30 Nm
• Nennspannung: 1000 V AC / 1500 V DC
• Leitfähige Paste: inklusive zur Optimierung des Kontakts
• Norm: konform mit EN60947-7-1

Mechanische Daten

• Gehäuse: PA66 selbstverlöschend V0, abnehmbarer Deckel, erhältlich in 3 Farben zur Funktionskennzeichnung (hellgrau für Phase/allgemein, hellgrau + blau für Neutralleiter, grün/gelb für Schutzleiter)
• Leiterkörper: verzinntes Aluminium
• Montage: Tragschiene (DIN) oder Aufputz
• Anzahl Pole: 1
• Anzahl Leiter: 4 pro Block
• Schutzart: IP20

Verpackung

• Einzeln verkauft
• Box: 3 Stück
• Karton: 84 Stück

Funktionen und Anwendungen

• Ermöglicht den Anschluss und die Verteilung mehrerer Abgänge von einem Punkt für hohe Ströme.
• Ideal für Niederspannungs-Hauptverteilungen und Verteilergehäuse in Industrie- und Gewerbeumgebungen.
• Empfehlungen: Aderendhülsen bei flexiblen Leitern verwenden, das vorgeschriebene Anzugsmoment je nach Querschnitt anwenden, auf Tragschiene montieren oder aufputz befestigen und Schaltungen nach Gehäusefarbe kennzeichnen.

Varianten und Bestellcodes
Bestellcode | Primärstrom | Kabelquerschnitt | Farbe | Lager
DTB-2E150 | Cu: 320A / Al: 290A | Cu/Al: 35 – 150 mm² | Hellgrau | instock
DTB-2E150B | Cu: 320A / Al: 290A | Cu/Al: 35 – 150 mm² | Hellgrau / Blau | instock
DTB-2E150D | Cu: 320A / Al: 290A | Cu/Al: 35 – 150 mm² | Grün / Gelb | instock


Technische Daten / Spezifikationen

• Strom: 320 A (Cu) / 290 A (Al)
• Leiterquerschnitt: 35 – 150 mm²
• Nennspannung: 1000 V AC / 1500 V DC
• Materialien: Gehäuse PA66 V0, Leiterkörper verzinntes Aluminium
• Montage: Tragschiene (DIN) oder Aufputz
• Anzahl Pole: 1 — Anzahl Leiter: 4
• Schutzart: IP20
• Konformität: EN60947-7-1
