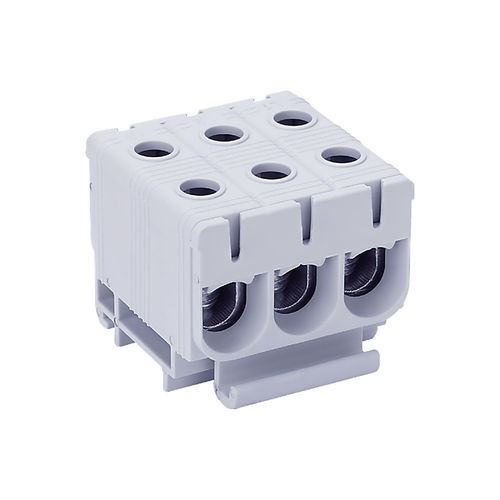

Klemmenblock auf DIN-Schiene DTB-X3E35
EinbauSchraubanschlussisoliert

Klemmenblock auf DIN-Schiene - DTB-X3E35 - Lettel - Einbau / Schraubanschluss / isoliert
Klemmenblock auf DIN-Schiene - DTB-X3E35 - Lettel - Einbau / Schraubanschluss / isoliert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Lettel

Eigenschaften

Montage
auf DIN-Schiene, Einbau
Anschluss
Schraubanschluss
Weitere Eigenschaften
Kupfer, isoliert, dreiphasig
Anzahl der Pole
3-polig
Kabelschnitt

Max: 35 mm²
(0,05 in²)

Min: 2,5 mm²
(0 in²)

Strom

Max: 135 A

Min: 120 A

Nominalspannung

1.000 V, 1.500 V

Beschreibung

Produktübersicht
  • Dreiphasiger 3-poliger Anschlussblock zum Zentralisieren der Energieverteilung über drei Phasen (L1 / L2 / L3) mit Kupfer- oder Aluminiumleitern, für Querschnitte von 2,5 bis 35 mm².


Elektrische Eigenschaften
  • Maximaler Strom: 135 A (Kupfer) / 120 A (Aluminium).
  • Anschluss: nimmt Kupfer- (Cu) oder Aluminium- (Al) Leiter auf.
  • Querschnittsbereich: 2,5 bis 35 mm² mit empfohlenen Anzugsmomenten:
    • 2,5 bis 16 mm²: 3 Nm
    • 25 bis 35 mm²: 6 Nm
  • Nennspannung: 1000 V AC / 1500 V DC.
  • Leitfähiges Fett beigefügt, um optimalen Kontakt zu gewährleisten.
  • Norm: konform mit EN60947-7-1.


Physikalische Eigenschaften
  • Gehäuse: PA66 selbstverlöschend V0, abnehmbarer Deckel.
  • Leiterkörper: verzinntes Aluminium.
  • Montage: Tragschiene (DIN) oder Aufputzmontage.
  • Anzahl der Pole: 3 (Eingänge L1 / L2 / L3).
  • Ausgänge pro Pol: 2.
  • Schutzart: IP20.


Funktionen und Einsatzbereiche
  • Ermöglicht eine kompakte, ausgeglichene Verteilung der Leistung über drei Phasen, reduziert Zwischenverbindungen und erhöht die Zuverlässigkeit der Anlage.
  • Typische Anwendungen: dreiphasige Schaltschränke, industrielle Verteilerschränke und gewerbliche Installationen, die eine ausgeglichene und sichere Dreiphasenversorgung benötigen.


Anwendungshinweise
  • Kabelwahl: geeignete Querschnitte verwenden (2,5 bis 35 mm²) in Kupfer oder Aluminium.
  • Aderendhülsen: Verwendung von Aderendhülsen bei flexiblen Leitern empfohlen, um einen gleichmäßigen Kontakt zu gewährleisten.
  • Anzugsmoment: das empfohlene Moment entsprechend dem Querschnitt anwenden (3–6 Nm), um eine zuverlässige Verbindung sicherzustellen.
  • Montage: je nach Schrankarchitektur auf Tragschiene oder auf Putz befestigen.
  • Kabelorganisation: Leiter korrekt auf die drei Pole verteilen, um optimale Ausbalancierung zu erreichen.
  • Kennzeichnung: L1, L2 und L3 deutlich markieren, um Betrieb und Wartung zu erleichtern.
  • Wartung: regelmäßig Anzug und Sauberkeit der Kontakte prüfen.


Verpackung
  • Einzeln verkaufbar.
  • Box: 6 Stück.
  • Versandkarton: 198 Stück.


Technische Daten
  • Modell: DTB-X3E35
  • Maximaler Strom: 135 A (Cu) / 120 A (Al)
  • Akzeptierte Querschnitte: 2,5 bis 35 mm²
  • Anzugsmomente: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm
  • Nennspannung: 1000 V AC / 1500 V DC
  • Materialien: Gehäuse PA66 V0; Leiterkörper verzinntes Aluminium
  • Montage: Tragschiene (DIN) oder Aufputz
  • Polzahl: 3
  • Ausgänge pro Pol: 2
  • Schutzart: IP20
  • Norm: EN60947-7-1
  • Zubehör: leitfähiges Fett inklusive
