Einbau-Klemmenblock DTB-2E35x series
auf DIN-SchieneSchraubanschlussHochstrom

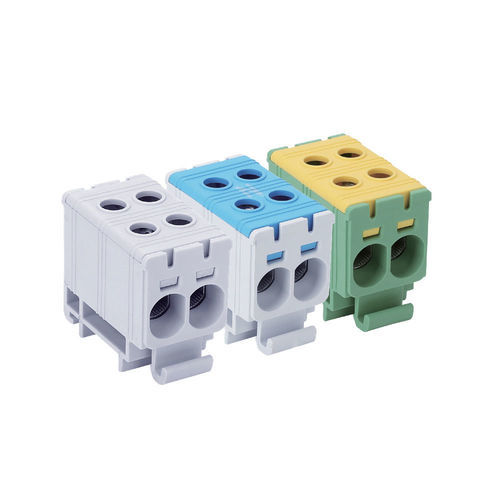

Einbau-Klemmenblock - DTB-2E35x series - Lettel - auf DIN-Schiene / Schraubanschluss / Hochstrom
Einbau-Klemmenblock - DTB-2E35x series - Lettel - auf DIN-Schiene / Schraubanschluss / Hochstrom
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Lettel

Eigenschaften

Montage
Einbau, auf DIN-Schiene
Anschluss
Schraubanschluss
Weitere Eigenschaften
Hochstrom, Kupfer, einpolig
Kabelschnitt

Min: 2,5 mm²
(0 in²)

Max: 35 mm²
(0,05 in²)

Strom

120 A, 135 A

Nominalspannung

1.000 V, 1.500 V

Beschreibung

Präsentation
1-poliger Verbindungsblock für 4 Leiter, geeignet für Kupfer- oder Aluminiumleiter. Nennstrom 135 A (Cu) / 120 A (Al). Leiterquerschnitt 2,5 bis 35 mm². Entspricht EN60947-7-1.

Hauptmerkmale
  • Maximalstrom: 135 A (Cu) / 120 A (Al)
  • Anschluss: Kupferleiter (Cu) oder Aluminiumleiter (Al)
  • Querschnittsbereich: 2,5 bis 35 mm²
  • Nennspannung: 1000 V AC / 1500 V DC
  • Leitfähiges Fett: inklusive zur Optimierung des Kontakts
  • Norm: entspricht EN60947-7-1


Konstruktion und Mechanik
  • Gehäuse: PA66 selbstverlöschend V0, abnehmbarer Deckel; erhältlich in 3 Farbvarianten zur Funktionserkennung (hellgrau; hellgrau und blau; grün und gelb)
  • Leiterkörper: verzinntes Aluminium
  • Montage: DIN-Schiene oder Aufputzmontage
  • Anzahl der Pole: 1
  • Anzahl der Leiter: 4 pro Block
  • Schutzart: IP20
  • Anzugsdrehmoment pro Leiter: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm


Funktionen
  • Ermöglicht Anschluss und Verteilung mehrerer Leiter mittlerer Leistung an einem Pol.
  • Stellt einen stabilen und zuverlässigen Kontakt zwischen Kupfer und Aluminium bis 35 mm² sicher.
  • Anzugsdrehmoment an den Leiterquerschnitt angepasst.


Anwendungen
  • Industrielle und gewerbliche Schaltschränke.
  • Verteilung mehrerer Stromkreise, die kompakte und zuverlässige Anschlüsse erfordern.


Anwendungshinweise
  • Leiterauswahl: Kupfer- oder Aluminiumleiter verwenden, Querschnitt 2,5 bis 35 mm².
  • Aderendhülsen: für flexible Leiter empfohlen, um einen gleichmäßigen Kontakt zu gewährleisten.
  • Montage: je nach Schaltschrankaufbau auf DIN-Schiene oder Aufputz montieren.
  • Kennzeichnung: Gehäusefarben zur Identifikation von Phase, Neutralleiter und Erde nutzen.
  • Wartung: regelmäßig Anschlussschrauben und Kontaktzustand prüfen.


Verpackung
  • Stückweise verkauft
  • Box: 12 Stück
  • Karton: 396 Stück


Varianten / Codes
  • DTB-2E35 | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Hellgrau | instock
  • DTB-2E35B | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Hellgrau / Blau | instock
  • DTB-2E35D | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Grün / Gelb | instock


Technische Daten
  • Maximalstrom: 135 A (Cu) / 120 A (Al)
  • Querschnittsbereich: 2,5 bis 35 mm²
  • Nennspannung: 1000 V AC / 1500 V DC
  • Materialien: Gehäuse PA66 V0, Leiterkörper verzinntes Aluminium
  • Montage: DIN-Schiene oder Aufputz
  • Anzahl der Pole: 1
  • Anzahl der Leiter: 4 pro Block
  • Schutzart: IP20
  • Anzugsdrehmoment: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm
  • Konformität: EN60947-7-1
