Klemmenblock auf DIN-Schiene DTB-1E95x series

EinbauSchraubanschlussHochstrom

Präsentation
Einpolige Anschlussklemme zum Anschluss von Starkstromkabeln (16 bis 95 mm²). Sorgt für zuverlässige Verbindung von Kupfer- und Aluminiumleitern mit hoher Stromtragfähigkeit für die Hauptverteilung in Schaltschränken und Leistungstafeln.

Elektrische Eigenschaften

• Maximaler Strom : 245 A (Kupfer) / 220 A (Aluminium)
• Leiterkompatibilität : geeignet für Kupfer (Cu) und Aluminium (Al)
• Querschnittsbereich : 16 bis 95 mm²
• Anschluss : Innensechskantschraube
• Anzugsdrehmoment : 20 Nm (für 16 bis 95 mm²)
• Nennspannung : 1000 V AC / 1500 V DC
• Leitfett : beigelegt zur Optimierung des Kontakts
• Norm : konform zu EN60947-7-1

Physikalische Eigenschaften

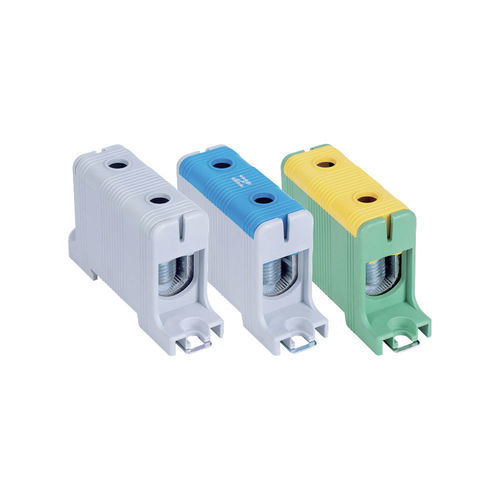

• Gehäuse : PA66 V0, abnehmbare Abdeckung; erhältlich in 3 Farbvarianten zur Funktionskennzeichnung (hellgrau; hellgrau/blau; grün/gelb)
• Leiterkörper : verzinntes Aluminium
• Montage : Hutschiene (DIN) oder Aufputzmontage
• Anzahl Pole : 1
• Anzahl Kabel : 2 pro Block
• Schutzart : IP20

Verpackung

• Verkauf : Stück
• Box : 7 Stück
• Kartons : 168 Stück

Funktionen und Anwendungen

• Funktion : Anschluss von Kabeln bis 95 mm² für Hauptstromverbindungen und Zuleitungen
• Anwendungen : Hauptverteilung in industriellen Schaltschränken, Leistungstafeln, Energieanlagen mit hohem Strombedarf
• Vorteile : zuverlässige Verbindung für Kupfer und Aluminium, hohe mechanische Festigkeit durch empfohlenes Anzugsdrehmoment, funktionale Kennzeichnung durch Abdeckfarbe

Anwendungshinweise

• Kabelwahl : Leiter 16 bis 95 mm² verwenden (Cu oder Al)
• Aderendhülsen : empfohlen für flexible Leiter zur Sicherstellung optimalen Kontakts
• Anziehen : 20 Nm anwenden, um mechanische und elektrische Festigkeit zu gewährleisten
• Montage : auf Hutschiene oder auf Putz installieren, je nach Schrankaufbau
• Kennzeichnung : Gehäusefarben zur Identifikation von Phase (hellgrau), Neutralleiter (hellgrau/blau) und Schutzleiter (grün/gelb) verwenden
• Wartung : Schraubverbindungen regelmäßig prüfen, besonders bei hochbelasteten Stromkreisen

Varianten und Bestellcodes
DTB-1E95 | Cu: 245 A / Al: 220 A | Cu/Al: 16–95 mm² | Hellgrau | instock
DTB-1E95B | Cu: 245 A / Al: 220 A | Cu/Al: 16–95 mm² | Hellgrau / Blau | instock
DTB-1E95D | Cu: 245 A / Al: 220 A | Cu/Al: 16–95 mm² | Grün / Gelb | instock

Präsentationsunterlagen
Produktblatt / Produktbroschüre: Reihe Anschlussklemmen (PDF).

Technische Daten

• Hauptreferenz : DTB-1E95x
• Maximaler Strom : 245 A (Cu) / 220 A (Al)
• Akzeptierter Kabelquerschnitt : 16–95 mm²
• Empfohlenes Anzugsdrehmoment : 20 Nm
• Nennspannung : 1000 V AC / 1500 V DC
• Gehäuse : PA66 V0, abnehmbare Abdeckung, Farboptionen zur Kennzeichnung
• Leiterkörper : verzinntes Aluminium
• Montage : Hutschiene oder Aufputz
• Anzahl Pole : 1
• Anzahl Kabel : 2
• Schutzart : IP20
• Konformität : EN60947-7-1
• Leitfett : geliefert
• Verpackung : Stück / Box 7 Stk. / Karton 168 Stk.
