Einbau-Klemmenblock DTB-1E50x series

auf DIN-SchieneSchraubanschlussKupfer

Beschreibung

• Einpoliger Leistungsanschlussblock zum Anschluss von Leitern großer Querschnitte (bis zu 50 mm²) aus Kupfer oder Aluminium, vorgesehen für industrielle und gewerbliche Verteilungs- und Stromversorgungsanwendungen.

Elektrisch

• Maximaler Strom: 160 A (Cu) / 145 A (Al)
• Anschluss: kompatibel mit Kupfer (Cu) und Aluminium (Al)
• Querschnittsbereich:
  • Kupfer: 2,5 bis 50 mm²
  • Aluminium: 6 bis 50 mm²
• Befestigung: Innensechskantschraube
• Anziehmoment:
  • 4 Nm (für 2,5 bis 4 mm²)
  • 12 Nm (für 6 bis 50 mm²)
• Nennspannung: 1000 V AC / 1500 V DC
• Leitfett: enthalten zur Optimierung des Kontakts
• Norm: konform zu EN60947-7-1

Physisch

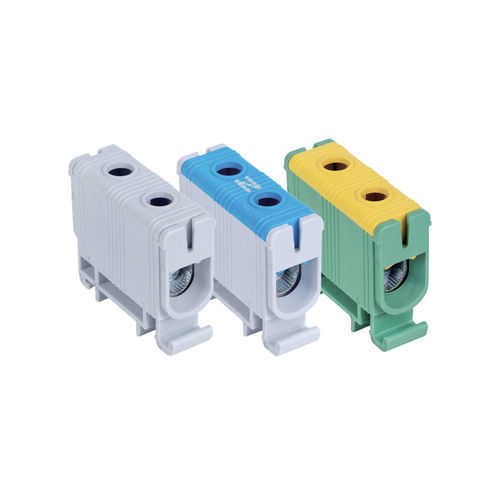

• Gehäuse: PA66 selbstverlöschend V0, abnehmbarer Deckel, verfügbar in 3 Farben zur funktionalen Kennzeichnung (hellgrau für Phase/allgemeiner Gebrauch, hellgrau und blau für Neutralleiter, grün und gelb für Erde)
• Leitender Körper: verzinntes Aluminium
• Montage: DIN-Schiene oder Aufputz
• Anzahl Pole: 1
• Anzahl Leiter: 2 pro Block
• Schutzart: IP20

Verpackung

• Einzeln verkauft
• Box: 23 Stück
• Karton: 506 Stück

Funktionen

• Ermöglicht den Anschluss von Leitern großer Querschnitte bis 50 mm² mit erhöhter Strombelastbarkeit.
• Zuverlässige Verbindung zwischen Kupfer- und Aluminiumleitern mit mechanischem Halt, geeignet für große Querschnitte.

Anwendungen

• Verteilerschränke, Industrieverteiler, Stromversorgungssysteme, die hochbelastbare Verbindungen erfordern.
• Anschluss von Hauptleitungen oder Unterversorgungen, gemischte Cu/Al-Anlagen.

Gebrauchsempfehlungen

• Leiterwahl: Beachten Sie die spezifischen Bereiche (Cu 2,5–50 mm² / Al 6–50 mm²).
• Aderendhülsen: Verwenden Sie Aderendhülsen für flexible Leiter, um eine gleichmäßige Klemmung zu gewährleisten.
• Anziehen: Wenden Sie das passende Anziehmoment (4 bis 12 Nm) entsprechend dem Leiterquerschnitt an.
• Montage: Installation auf DIN-Schiene oder Aufputz je nach Konfiguration.
• Kennzeichnung: Verwenden Sie die Gehäusefarben zur Identifikation von Phase, Neutralleiter und Erde.
• Wartung: Verbindungen regelmäßig prüfen, insbesondere bei großen Querschnitten.

Varianten und Bestellcodes (Tabelle)
Bestellcode | Primärstrom | Leiterquerschnitt | Farbe | Lagerbestand
DTB-1E50 | Cu: 160 A / Al: 145 A | Cu: 2,5 – 50 mm² / Al: 6 – 50 mm² | Hellgrau | auf Lager
DTB-1E50B | Cu: 160 A / Al: 145 A | Cu: 2,5 – 50 mm² / Al: 6 – 50 mm² | Hellgrau / blau | auf Lager
DTB-1E50D | Cu: 160 A / Al: 145 A | Cu: 2,5 – 50 mm² / Al: 6 – 50 mm² | Grün / gelb | auf Lager

Produktdokumentation
Reihe der Anschlussblöcke (PDF-Dokument verfügbar)
