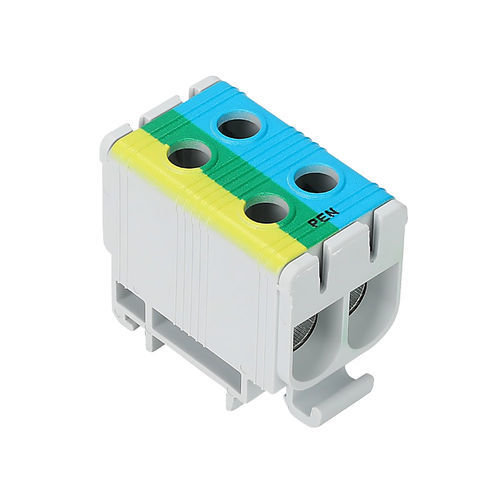

Klemmenblock auf DIN-Schiene DTB-2E50PEN

EinbauSchraubanschlussisoliert

Präsentation
PEN-Klemmblock 2-polig 145-160A, entwickelt zur Zentralisierung des PEN-Leiters (zusammengeführter Neutral- und Schutzleiter) in Verteilerschränken. Ermöglicht zuverlässige Energieverteilung und Kontinuität des Schutzes von metallischen Gehäusen in Industrie- und Gewerbeinstallationen.

Elektrische Eigenschaften

• Maximalstrom: 160 A (Kupfer) / 145 A (Aluminium)
• Anschluss: kompatibel mit Kupfer (Cu) oder Aluminium (Al)
• Konfiguration: 2 Pole für PEN-Leiter (Neutralleiter + Schutzleiter kombiniert)
• Primärquerschnittsbereich:
  • 2,5 bis 4 mm² : Drehmoment 4 Nm
  • 6 bis 50 mm² : Drehmoment 12 Nm
• Nennspannung: 1000 V AC / 1500 V DC
• Leitfähiges Fett: inklusive zur Optimierung des Kontakts
• Norm: konform mit EN60947-7-1

Physikalische Eigenschaften

• Gehäuse: PA66 selbstverlöschend V0, abnehmbarer Deckel
• Leiterkörper: verzinntes Aluminium
• Montage: DIN-Schiene oder Aufputzmontage
• Anzahl der Pole: 2 (Neutral- und Schutzleiter kombiniert – PEN)
• Ausgänge pro Pol: 2
• Schutzart: IP20

Verpackung

• Verkauf: einzeln
• Box: 14 Stück
• Karton: 308 Stück

Funktionen

• Funktion: zentralisiert den PEN-Leiter (Kombination von Schutzleiter PE und Neutralleiter N) auf einer einzelnen Klemme, um Verteilung und Schutzkontinuität sicherzustellen.
• PEN-Leiter: Einsatz im TN-C-Netz reduziert die Anzahl der Leiter und den Platzbedarf im Schaltschrank; der PEN-Leiter muss einen Mindestquerschnitt erfüllen und darf niemals unterbrochen werden (Einhaltung der Norm NF C 15-100).
• Anwendungen: Industrie- und Gewerbeinstallationen, modulare Verteilerschränke, Industrieschränke, die eine zuverlässige und sichere PEN-Verbindung benötigen.

Technische Daten

• Modellbezeichnung: DTB-2E50PEN
• Maximalstrom: 160 A (Cu) / 145 A (Al)
• Akzeptierte Querschnitte: 2,5–4 mm² (Drehmoment 4 Nm); 6–50 mm² (Drehmoment 12 Nm)
• Nennspannung: 1000 V AC / 1500 V DC
• Materialien: Gehäuse PA66 V0, Leiterkörper verzinntes Aluminium
• Montage: DIN-Schiene oder Aufputzmontage
• Anzahl Pole: 2 (PEN)
• Ausgänge pro Pol: 2
• Schutzart: IP20
• Leitfähiges Fett: beigelegt
• Konformität: EN60947-7-1
• Verpackung: einzeln — Box 14 Stk — Karton 308 Stk
